A

高热传导磁芯

D

环氧树脂涂料

B

高稳定性导电膜

E

色环

C

铁帽

F

镀锡铜线

料号

功率

阻值范围

尺寸

最高工

作电压

最高负

荷电压

最高脉

冲电压

最高绝

缘电压

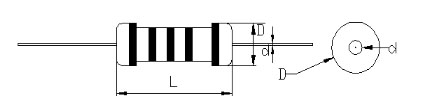

L±1

D±0.5

d±0.05

RMF18

1/8W

0R-22M

3.5

1.7

0.4

150V

300V

500V

300V

RMF14S

1/4WS

0R-22M

3.5

1.7

0.4

150V

300V

500V

300V

RMF14

1/4W

0R-22M

6

2.3

0.4

250V

500V

750V

500V

RMF12S

1/2WS

0R-22M

6

2.3

0.4

250V

500V

750V

500V

RMF12

1/2W

0R1-22M

9

3.2

0.48

350V

700V

1000V

700V

RMF01S

1WS

0R1-22M

9

3.2

0.48

350V

700V

1000V

700V

RMF01

1W

0R1-22M

11

4.5

0.68

500V

1000V

1000V

1000V

RMF02S

2WS

0R1-22M

11

4.5

0.68

500V

1000V

1000V

1000V

RMF02

2W

0R1-22M

15

5

0.68

500V

1000V

1000V

1000V

RMF03S

3WS

0R1-22M

15

5

0.68

500V

1000V

1000V

1000V

RMF03

3W

0R1-22M

17

6

0.68

500V

1000V

1000V

1000V

RMF05S

5WS

0R1-22M

17

6

0.68

500V

1000V

1000V

1000V

测试项目

测试条件

性能

温度系数

分别测试常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。

±100ppm℃

短时间过负荷

施加2.5倍的额定电压或最高负荷电压(取较小者)5秒。

ΔR≤±(0.5%R+0.05Ω)

断续过负荷

4倍额定电压或最高断续负荷电压(取较小者)测试1秒，停止25秒。循环10000次。

ΔR≤±(1%R+0.05Ω)

耐焊接热

在350℃±10℃的锡炉中浸入2~3秒。

ΔR≤±(0.25%R+0.05Ω)

可焊性

在265℃±5℃锡炉中2~3秒。

焊锡面积覆盖率95%以上

温度循环

在-55℃时放置30分钟，然后再+25℃时放置10~15分钟，然后在+125℃时放置30分钟，然后再+25℃时放置10~15分钟，共循环5次。

ΔR≤±0.5%R+0.05Ω)

耐湿负荷寿命

在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小者)共1000小时(通1.5小时，断0.5小时)

ΔR≤±(2%R+0.05Ω)

耐温负荷寿命

在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时(通1.5小时，断0.5小时)

ΔR≤±(2%R+0.05Ω)

RMF

14

F

T52

4703

无

产品型号

尺寸

精度

封装

阻值

特殊码

RMF=金属膜电阻

RMFP=金属膜电阻CP线

16=1/6W

18=1/8W

14S=1/4WS

14=1/4W

12S=1/2WS

12=1/2W

1S=1WS

1=1W

02S=2WS

02=2W

03S=3WS

03=3W

05S=5WS

F=±1%

G=±2%

J=±5%

T52

T63

T68

T71

M=M型

F=F型

B=散装

0R10=0.1Ω

0R22=0.22Ω

47R0=47Ω

4700=470Ω

4701=4.7KΩ

4702=47KΩ

4703=470KΩ

4704=4.7MΩ

4705=47MΩ

P=粉红色

Q=涂脚漆

功率

铜

线

铁

线

T26

T52

T63

T68

T71

M

型

F

型

B

型

F

编带

FK

编带

粉

红色

脚

漆

1/8W(1/4WS）

○

◎

◎

○

◎

◎

◎

◎

◎

◎

◎

1/4W(1/2WS）

○

◎

◎

○

◎

◎

◎

◎

◎

◎

◎

1/2W(1WS）

○

◎

○

◎

◎

◎

◎

◎

◎

◎

1W（2WS）

○

◎

◎

○

◎

◎

◎

◎

◎

◎

◎

◎

2W（3WS）

○

◎

◎

○

◎

◎

◎

◎

◎

◎

◎

◎

3W（5WS）

○

◎

○

◎

◎

◎

◎

◎

功率

成型

尺寸(mm)

L±1

D±0.5

d±0.05

P±1

W1±1

W2±1

1/8（1/4WS）

T52

3.5

1.7

0.4

5

52

64

1/4W(1/2WS）

T52

6

2.3

0.4

5

52

64

1/2W(1WS）

T52

9

3.2

0.48

5

52

64

1W（2WS）

T63

11

4.5

0.68

5

63

75

2W（3WS）

T68

15

5

0.68

5

68

80

3W（5WS）

T71

17

6

0.68

10

71

83

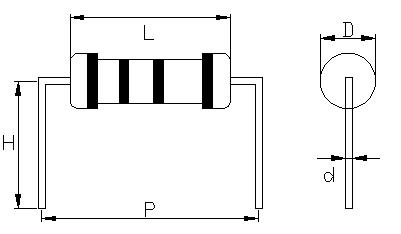

功率

成

型

尺寸(mm)

L±1

D±0.5

d±0.05

P±1

H±1

1/8W(1/4WS）

M

3.5

1.7

0.4

5

10

1/4W(1/2WS）

M

6

2.3

0.4

10

10

1/2W(1WS）

M

9

3.2

0.48

12.5

10

1W（2WS）

M

11

4.5

0.68

15

10

2W（3WS）

M

15

5

0.68

20

10

3W（5WS）

M

17

6

0.68

25

10

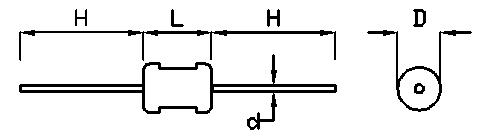

功率

成

型

尺寸(mm)

L±1

D±0.5

d±0.05

H±2

1/8W(1/4WS）

B

3.5

1.7

0.4

27

1/4W(1/2WS）

B

6

2.3

0.4

26

1/2W(1WS）

B

9

3.2

0.48

24

1W（2WS）

B

11

4.5

0.68

29

2W（3WS）

B

15

5

0.68

30

3W（5WS）

B

17

6

0.68

30

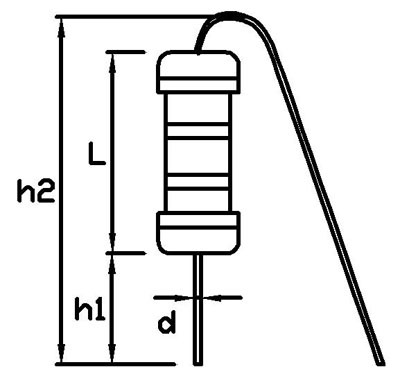

功率

成型

尺寸(mm)

L±1

d±0.05

h1±0.5

h2±1

1/8W(1/4WS）

F

3.5

0.4

5

13

1/4W(1/2WS）

F

6

0.4

5

16

1/2W(1WS）

F

9

0.48

5

19

1W（2WS）

F

11

0.68

5

21

2W（3WS）

F

15

0.68

5

25

功率

成型

尺寸(mm)

L±1

d±0.05

h1±0.5

h2±1

1/8W(1/4WS）

FK

3.5

0.4

5

10

1/4W(1/2WS)

FK

6

0.4

5

13

1/2W(1WS）

FK

9

0.48

5

16

1W（2WS）

FK

11

0.68

5

18

2W（3WS）

FK

15

0.68

5

23

3W（5WS）

FK

17

0.68

5

25

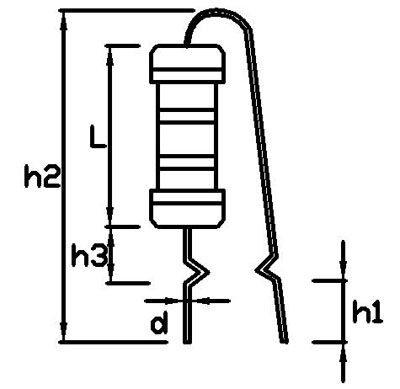

功率

成型

尺寸(mm)

L±1

d±0.05

h1±0.5

h2±1

h3±1

1/2W(1WS）

FKK

9

0.48

3.5

20

4

1W（2WS）

FKK

11

0.68

3.5

22

4

2W（3WS）

FKK

15

0.68

3.5

26

4

3W（5WS）

FKK

17

0.68

3.5

28

4

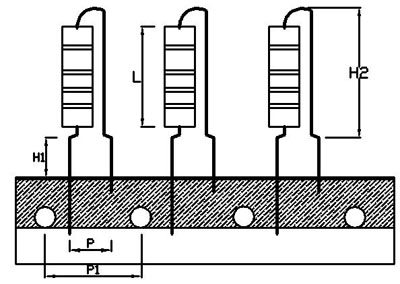

功率

成

型

尺寸(mm)

L±1

H1±0.5

H2±1

P±1

P1±1

1/8W(1/4WS）

FT

3.5

6

9

5

12.7

1/4W(1/2WS）

FT

6

6

12

5

12.7

1/2W(1WS）

FT

9

6

15

5

12.7

1W（2WS）

FT

11

6

17

5

12.7

2W（3WS）

FT

15

6

21

5

12.7

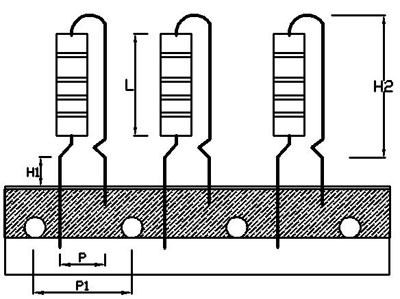

功率

成

型

尺寸(mm)

L±1

H1±0.5

H2±1

P±1

P1±1

1/8W（1/4WS）

FKT

3.5

6

9

5

12.7

1/4W(1/2WS）

FKT

6

6

12

5

12.7

1/2W（1WS）

FKT

9

6

15

5

12.7

1W（2WS）

FKT

11

6

17

5

12.7

2W（3WS）

FKT

15

6

21

5

12.7

循环循序

温度

放置时间

1

-55℃

30分钟

2

+25℃

15分钟

3

+125℃

30分钟

4

+25℃

15分钟

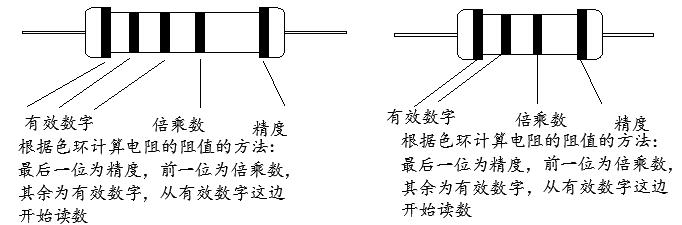

颜色

有效数字

倍乘数

精度

黑

0

100

棕

1

101

±1%

红

2

102

±2%

橙

3

103

黄

4

104

绿

5

105

±0.5%

蓝

6

106

紫

7

107

±0.1%

灰

8

108

白

9

109

金

10-1

±5%

银

10-2

±10%

E24  5%

1.0

1.1

1.2

1.3

1.5

1.6

1.8

2.0

2.2

2.4

2.7

3.0

3.3

3.6

3.9

4.3

4.7

5.1

5.6

6.2

6.8

7.5

8.2

9.1

E48  2%

1.00

1.05

1.10

1.15

1.21

1.27

1.33

1.40

1.47

1.54

1.62

1.69

1.78

1.87

1.96

2.05

2.15

2.26

2.37

2.49

2.61

2.74

2.87

3.01

3.16

3.32

3.48

3.65

3.83

4.02

4.22

4.42

4.64

4.87

5.11

5.36

5.62

5.90

6.19

6.49

6.81

7.15

7.50

7.87

8.25

8.66

9.09

9.53

E96  1%

1.00

1.02

1.05

1.07

1.10

1.13

1.15

1.18

1.21

1.24

1.27

1.30

1.33

1.37

1.40

1.43

1.47

1.50

1.54

1.58

1.62

1.65

1.69

1.74

1.78

1.82

1.87

1.91

1.96

2.00

2.05

2.10

2.15

2.21

2.26

2.32

2.37

2.43

2.49

2.55

2.61

2.67

2.74

2.80

2.87

2.94

3.01

3.09

3.16

3.24

3.32

3.40

3.48

3.57

3.65

3.74

3.83

3.92

4.02

4.12

4.22

4.32

4.42

4.53

4.64

4.75

4.87

4.99

5.11

5.23

5.36

5.49

5.62

5.76

5.90

6.04

6.19

6.34

6.49

6.65

6.81

6.98

7.15

7.32

7.50

7.68

7.87

8.06

8.25

8.45

8.66

8.87

9.09

9.31

9.53

9.76
