大功率绕线电阻器

当前位置：首页 >> 产品中心 >> 设备用途系列 >> 大功率绕线电阻器

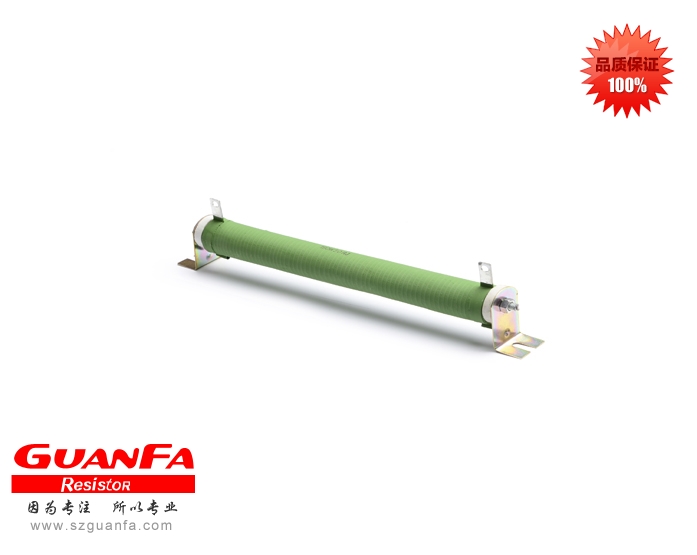

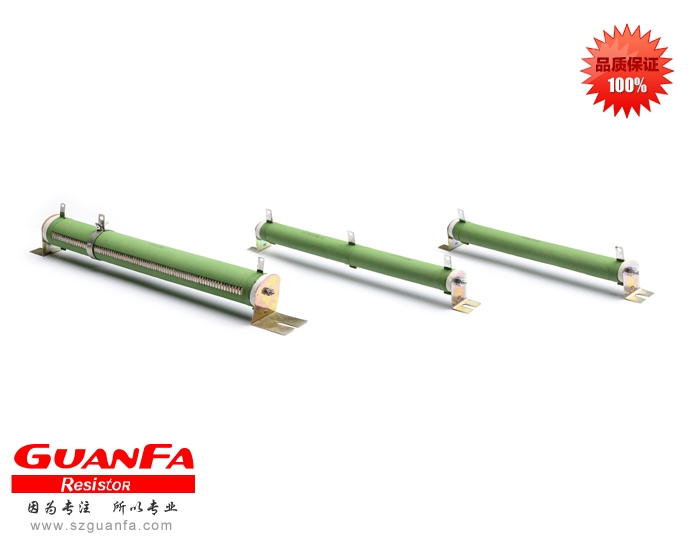

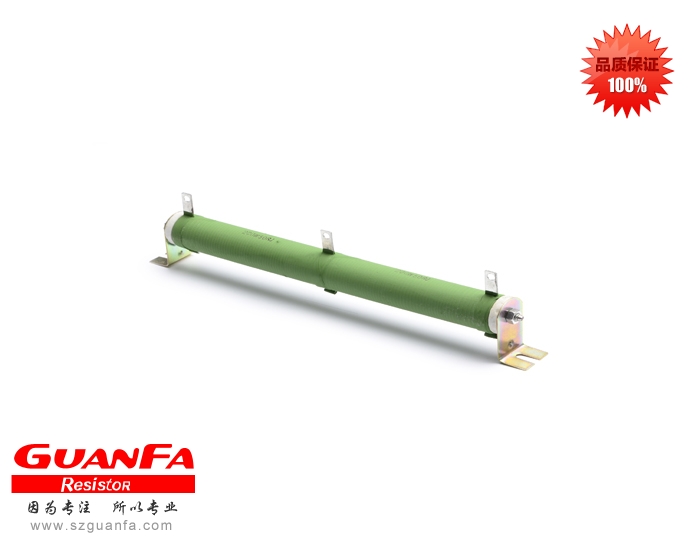

大功率绕线电阻

大功率绕线电阻

产品分类：大功率绕线电阻器
产品说明：
立即咨询
资料下载
订购热线：0755-27796556
  • 产品描述

■ 范围

本规格书制定铝壳电阻器的质量标准和验收规则。



■ 产品特点

1.性能稳定、功率大、使用寿命长，。

2.表面涂为绿色不燃性漆。

3.使用环境温度：-55℃～+275℃。

4.精度范围：±5%

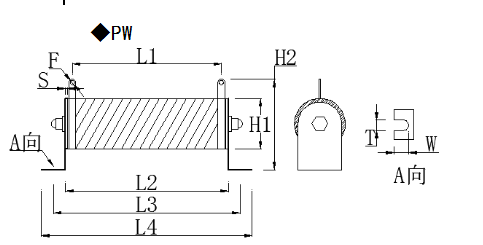

■ 规格尺寸及技术指标












料号

功率

阻值范围

尺寸(mm)

最高使用电压

最高负荷电压

绝缘耐电压

L1±2

L2±3

L3±3

L4±3

H1±1

H2±

2

S

±0.5

F±0.5

W±1

T±0.5

PW25

25W

0R22-4K7

40

60

75

100

20

50

5

3.5

13

5

300V

300V

450V

PW50

50W

0R22-10K

82

100

114

140

30

58

6

5

14

6

400V

400V

600V

PW100

100W

0R22-15K

132

150

174

200

30

58

6

5

14

6

500V

500V

750V

PW150

150W

0R33-18K

162

180

194

220

30

58

6

5

14

6

600V

600V

900V

PW200

200W

0R33-22K

207

225

240

265

30

58

6

5

14

6

700V

700V

1000V

PW250

250W

0R33-24K

292

310

324

350

30

58

6

5

14

6

900V

900V

1300V

PW300

300W

0R33-27K

258

270

285

328

41

85

7.8

6

23

6

1000V

1000V

1450V

PW400

400W

0R33-30K

322

344

360

406

41

85

7.8

6

23

6

1500V

1500V

2200V

PW500

500W

0R33-33K

322

344

355

406

51

95

7.8

6

26

8.5

1600V

1600V

2300V

PW1000

1000W

0R33-36K

290

315

325

375

71

110

10

8

32

8.5

1600V

1600V

2300V

PW1500

1500W

0R33-39K

405

420

435

505

71

110

10

8

32

8.5

1700V

1700V

2400V

PW2000

2000W

0R33-43K

495

525

540

610

71

110

10

8

32

8.5

1800V

1800V

2550V

*备注：尺寸仅供参考，具体尺寸和选型需咨询





■ 特性参数

测试项目

测试条件

性能

温度系数

分别测试常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。

±300ppm℃

短时间过负荷

施加10倍的额定电压或最高负荷电压(取较小者)5秒。

ΔR≤±(2%R+0.05Ω)

耐焊接热

在350℃±10℃的锡炉中浸入2~3秒。

ΔR≤±(1%R+0.05Ω)

可焊性

在265℃±5℃锡炉中2~3秒。

焊锡面积覆盖率95%以上

温度循环

在-55℃时放置30分钟，然后再+25℃时放置10~15分钟，然后在+125℃时放置30分钟，然后再+25℃时放置10~15分钟，共循环5次。

ΔR≤±(1%R+0.05Ω)

耐湿负荷寿命

在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小者)共1000小时(通1.5小时，断0.5小时)

ΔR≤±(5%R+0.05Ω)

耐温负荷寿命

在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时(通1.5小时，断0.5小时)

ΔR≤±(5%R+0.05Ω)



■ 额定功率递减图









■  订货编码  例如：PW 100W 100R ±5% ,编码：PW100JB101

PW

50

J

B

101

无

产品型号

尺寸

精度

包装

阻值

特殊码

PW大功率电阻

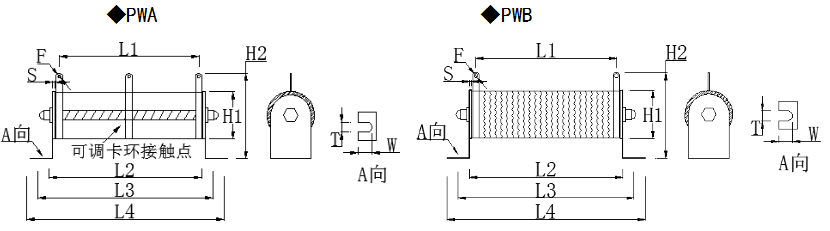

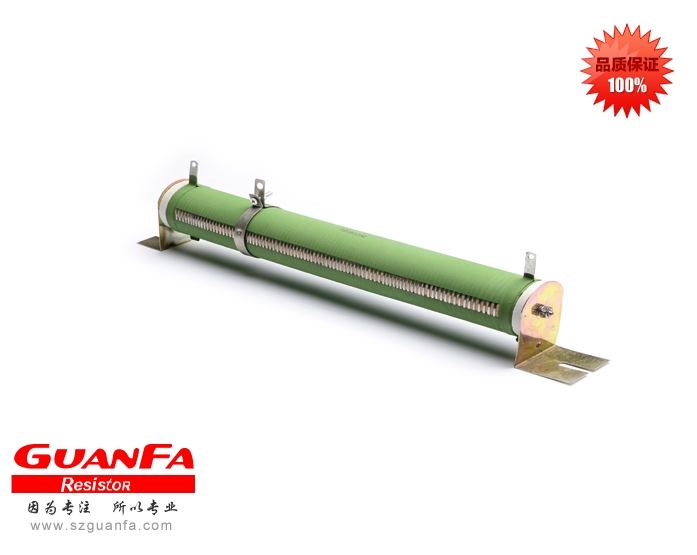

PWA滑动大功率电阻

PWB波纹大功率电阻



60=60W

100=100W

250=250W

1000=1000W



J=±5%



B=散装

0R1=0.1Ω

0R22=0.22Ω

470=47Ω

471=470Ω

472=4.7KΩ







■ 电阻使用建议

◆电阻在使用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率

   P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电

   阻。



◆电阻在使用过程中不能超过电阻的最高使用电压，例如电阻1/4W 10K的最高使用电压为

  V==50V，不是4.0中的250V。或者1/4W 1M ，计算V==500V

  此时的最高使用电压为4.0中的250V，而不是计算得到的500V，取两者中的较小值。



■ 实验项目

◆焊锡性测试：

将受测电阻之导线一端倾斜约45℃方式浸入265℃+5℃锡炉中3秒钟后取出,检视其附着性(视

情形使用助焊剂)。焊锡面积覆盖率95%以上。



◆短时间过负荷之测试及计算方法：

先将欲测试之电阻器按其电阻值及瓦特数计算出10倍的额定功率(若求得之10倍额定功率电压超出该瓦特数电阻之最高负荷电压时,以该瓦特数电阻之最高负荷为额定电压。例碳膜1/4W之最高负荷电压为500V,以240KΩ的电阻计算其2.5倍额定电压(V=*2.5)为612.3V,此时其最高负荷电压,仍以500V计算,而不得以612.3V计算)。再以无波交流电或直流电按期计算之最高负荷电压，加电压5秒，其结果必须在无负荷的情况下放置约30分钟，且电阻不得有异状产生。其电阻之测试前及测试后之变化率则不得超出特性参数所定之各类电阻标准。

变化率= （R2-R1）/R1*100%

R1：表试验前阻值    R2：表试验后阻值



◆长时间寿命试验:

先将欲测试电阻固定于测量夹内,并相互排列,使其不影响相互间的温度或通风过度。在上述条

件完成后，加入该受测电阻测电阻之额电压，其加电压之过程以加电压90分钟，再停止30分

钟为一循环，持续做1000小时，完成后再置于恒温状态测量其阻值。计算变化率不得超出特性

参数所定之各类电阻标准。



◆温度系数测试

先将预测试之电阻测出在室温下t1=25℃之电阻值R1,在置入温度t2=125℃的树脂槽中约5分钟

,并同时量测其阻值R2,并由下列公式求出该电阻之温度系数(T.C.R)是否在其所需的范围内。



温度系数 TCR =  *


◆温度循环实验

在-55℃时放置30分钟，然后在+25℃时放置15分钟，然后在+125℃时放置30分钟，然后在+25℃

时放置5分钟，共循环5次。如下表



循环循序

温度

放置时间

1

-55℃

30分钟

2

+25℃

15分钟

3

+125℃

30分钟

4

+25℃

15分钟













◆耐湿负荷实验

电阻在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小

者)共1000小时，以施压1.5小时断电0.5 为一个循环。完成后再置于恒温状态测量其阻值。

计算变化率不得超出特性参数所定之各类电阻标准。





◆耐温负荷实验

电阻在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时，以施压1.5小时断

电0.5 为一个循环。完成后再置于恒温状态测量其阻值。计算变化率不得超出特性参数所定之

各类电阻标准。





■ 电阻标准阻值

E24  5%

1.0

1.1

1.2

1.3

1.5

1.6

1.8

2.0

2.2

2.4

2.7

3.0

3.3

3.6

3.9

4.3

4.7

5.1

5.6

6.2

6.8

7.5

8.2

9.1



















E48  2%

1.00

1.05

1.10

1.15

1.21

1.27

1.33

1.40

1.47

1.54

1.62

1.69

1.78

1.87

1.96

2.05

2.15

2.26

2.37

2.49

2.61

2.74

2.87

3.01

3.16

3.32

3.48

3.65

3.83

4.02

4.22

4.42

4.64

4.87

5.11

5.36

5.62

5.90

6.19

6.49

6.81

7.15

7.50

7.87

8.25

8.66

9.09

9.53



E96  1%

1.00

1.02

1.05

1.07

1.10

1.13

1.15

1.18

1.21

1.24

1.27

1.30

1.33

1.37

1.40

1.43

1.47

1.50

1.54

1.58

1.62

1.65

1.69

1.74

1.78

1.82

1.87

1.91

1.96

2.00

2.05

2.10

2.15

2.21

2.26

2.32

2.37

2.43

2.49

2.55

2.61

2.67

2.74

2.80

2.87

2.94

3.01

3.09

3.16

3.24

3.32

3.40

3.48

3.57

3.65

3.74

3.83

3.92

4.02

4.12

4.22

4.32

4.42

4.53

4.64

4.75

4.87

4.99

5.11

5.23

5.36

5.49

5.62

5.76

5.90

6.04

6.19

6.34

6.49

6.65

6.81

6.98

7.15

7.32

7.50

7.68

7.87

8.06

8.25

8.45

8.66

8.87

9.09

9.31

9.53

9.76
