■ 范围
本规格书制定绕线电阻器的质量标准和验收规则。

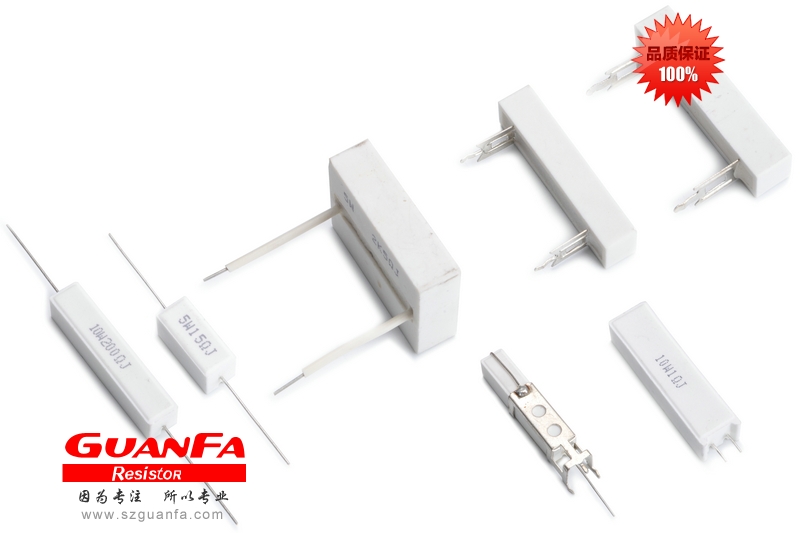

■ 产品特点
1. 耐热性好、噪音低、负荷功率大。
2. 表面涂为灰色面漆，小型化为灰或粉红色。
3.使用环境温度：-55℃～+275℃。
4.精度范围：±5%，±2%，±1%

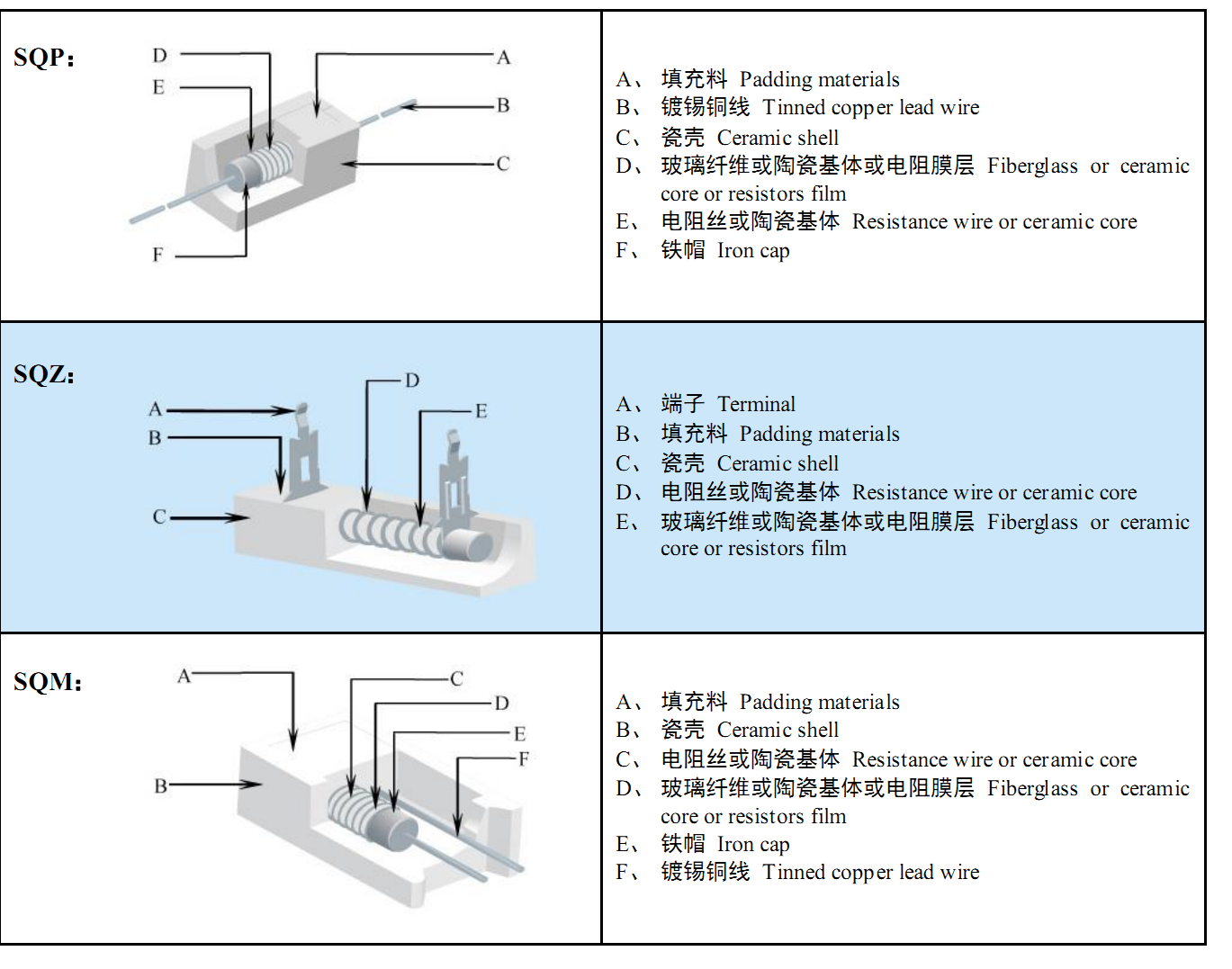

■ 产品结构
■ 规格尺寸及耐压性能

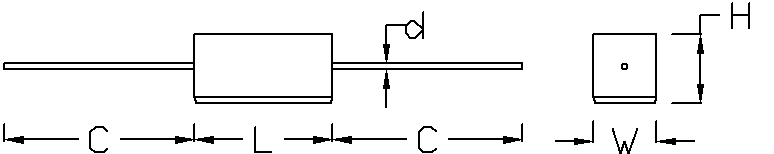

◆RSQP
|
料号 |
功率 |
阻值范围 |
尺寸(mm) |
最高工 作电压 |
最高负 荷电压 |
最高绝 缘电压 |
||||
|
L±1.5 |
W±1 |
H±1 |
C±3 |
d±0.05 |
||||||
|
RSQP03 |
3W |
0R1-820K |
22 |
8 |
8 |
35 |
0.75 |
350V |
600V |
1000V |
|
RSQP05 |
5W |
0R1-820K |
22 |
10 |
9 |
35 |
0.75 |
350V |
600V |
1000V |
|
RSQP07 |
7W |
0R1-820K |
35 |
10 |
9 |
35 |
0.75 |
500V |
700V |
1000V |
|
RSQP10 |
10W |
0R1-820K |
48 |
10 |
9 |
33 |
0.78 |
750V |
850V |
1000V |
|
RSQP15 |
15W |
0R1-820K |
48 |
12.5 |
11.5 |
33 |
0.78 |
1000V |
1000V |
1000V |
|
RSQP20 |
20W |
0R1-820K |
60 |
14 |
14 |
33 |
0.78 |
1000V |
1000V |
1500V |
|
RSQP25 |
25W |
0R1-820K |
64 |
14 |
14 |
33 |
0.78 |
1000V |
1000V |
1500V |
|
RSQP50 |
50W |
0R1-820K |
90 |
19 |
19 |
33 |
0.78 |
1000V |
1000V |
1500V |
|
RSQP100 |
100W |
0R1-820K |
135 |
24 |
24 |
33 |
0.78 |
1000V |
1000V |
1500V |

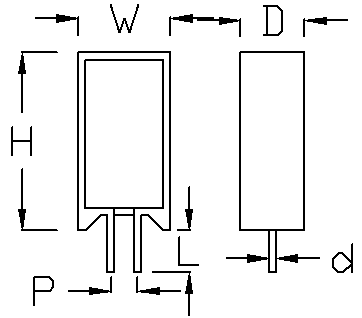

◆RSQM
|
料号 |
功率 |
阻值范围 |
尺寸(mm) |
最高工 作电压 |
最高负 荷电压 |
最高绝 缘电压 |
|||||
|
H±1.5 |
W±1 |
D±1 |
P±1 |
L±0.5 |
d±0.05 |
||||||
|
RSQM03 |
3W |
0R1-820K |
25 |
12 |
8 |
4 |
3.5 |
0.75 |
350V |
600V |
1000V |
|
RSQM05 |
5W |
0R1-820K |
25 |
13 |
9 |
4 |
3.5 |
0.75 |
350V |
600V |
1000V |
|
RSQM07 |
7W |
0R1-820K |
39 |
13 |
9 |
4 |
3.5 |
0.75 |
500V |
700V |
1000V |
|
RSQM10 |
10W |
0R1-820K |
51 |
13 |
9 |
4 |
3.5 |
0.78 |
750V |
850V |
1000V |
|
RSQM15 |
15W |
0R1-820K |
51 |
13 |
9 |
4 |
3.5 |
0.78 |
1000V |
1000V |
1000V |
|
RSQM20 |
20W |
0R1-820K |
35 |
16 |
12 |
8 |
3.5 |
0.78 |
1000V |
1000V |
1500V |
|

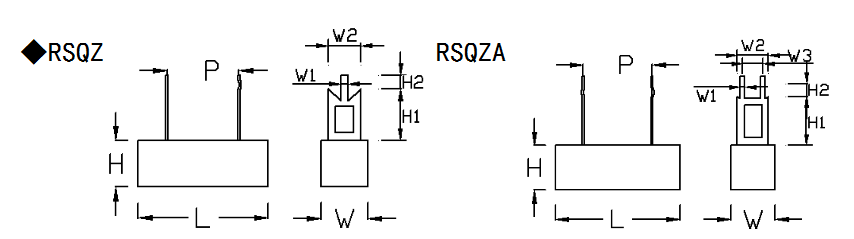

料号 |
功率 |
阻值范围 |
尺寸(mm) |
最高工 作电压 |
最高负 荷电压 |
最高绝 缘电压 |
||||||||
|
L±1.5 |
W±1 |
H±1 |
P±3 |
H1±1 |
H2±0.5 |
W1±0.5 |
W2±0.5 |
W3±0.5 |
||||||
|
RSQZ05 |
5W |
0R1-820K |
28 |
10 |
9 |
15 |
10 |
4.5 |
1.5 |
7 |
5 |
350V |
600V |
1000V |
|
RSQZ07 |
7W |
0R1-820K |
36 |
10 |
9 |
20 |
10 |
4.5 |
1.5 |
7 |
5 |
500V |
700V |
1000V |
|
RSQZ10 |
10W |
0R1-820K |
48 |
10 |
9 |
30 |
10 |
4.5 |
1.5 |
7 |
5 |
750V |
850V |
1000V |
|
RSQZ15 |
15W |
0R1-820K |
48 |
12.5 |
12 |
30 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1000V |
|
RSQZ20 |
20W |
0R1-820K |
63 |
15 |
13 |
42 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1500V |
|
RSQZ25 |
25W |
0R1-820K |
63 |
15 |
13 |
42 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1500V |
|
RSQZ50 |
50W |
0R1-820K |
88 |
19 |
19 |
72 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1500V |
|
料号 |
功率 |
阻值范围 |
尺寸(mm) |
最高工 作电压 |
最高负 荷电压 |
最高绝 缘电压 |
||||||||
|
L±1.5 |
W±1 |
H±1 |
P±3 |
H1±1 |
H2±0.5 |
W1±0.5 |
W2±0.5 |
W3±0.5 |
||||||
|
RSQH05 |
5W |
0R1-820K |
28 |
10 |
9 |
15 |
10 |
4.5 |
1.5 |
7 |
5 |
350V |
600V |
1000V |
|
RSQH07 |
7W |
0R1-820K |
36 |
10 |
9 |
20 |
10 |
4.5 |
1.5 |
7 |
5 |
500V |
700V |
1000V |
|
RSQH10 |
10W |
0R1-820K |
48 |
10 |
9 |
30 |
10 |
4.5 |
1.5 |
7 |
5 |
750V |
850V |
1000V |
|
RSQH15 |
15W |
0R1-820K |
48 |
12.5 |
12 |
30 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1000V |
|
RSQH20 |
20W |
0R1-820K |
63 |
15 |
13 |
42 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1500V |
|
RSQH25 |
25W |
0R1-820K |
63 |
15 |
13 |
42 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1500V |
|
RSQH50 |
50W |
0R1-820K |
88 |
19 |
19 |
72 |
30 |
4.5 |
3.0 |
10 |
8 |
1000V |
1000V |
1500V |

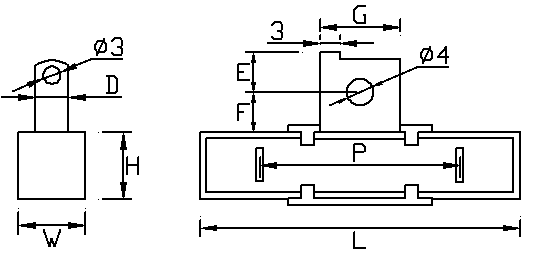

◆RSHG
|
料号 |
功率 |
阻值范围 |
尺寸(mm) |
最高工作电压 |
最高负荷电压 |
最高绝缘电压 |
|||||||
|
L±1.5 |
W±1 |
H±1 |
P±3 |
D± 0.5 |
E±0.5 |
F±0.5 |
G±05. |
||||||
|
RSQM10 |
10W |
0R1-820K |
48 |
10 |
10 |
30 |
5 |
5 |
7 |
12 |
750V |
850V |
1000V |
|
RSQM15 |
15W |
0R1-820K |
48 |
12.5 |
12 |
30 |
6 |
5 |
9 |
12 |
1000V |
1000V |
1000V |
|
RSQM20 |
20W |
0R1-820K |
60 |
14.5 |
14 |
42 |
6 |
5 |
9 |
12 |
1000V |
1000V |
1500V |
|
RSQM25 |
25W |
0R1-820K |
60 |
14.5 |
14 |
42 |
6 |
5 |
9 |
12 |
1000V |
1000V |
1500V |
|
RSQM30 |
30W |
0R1-820K |
75 |
19 |
19 |
55 |
7.5 |
7 |
9 |
18 |
1000V |
1000V |
1500V |
|
RSQM40 |
40W |
0R1-820K |
88 |
19 |
19 |
72 |
7.5 |
7 |
9 |
18 |
1000V |
1000V |
1500V |
■ 特性参数
|
测试项目 |
测试条件 |
性能 |
|
温度系数 |
分别测试常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。 |
±300ppm℃ |
|
短时间过负荷 |
施加5倍的额定电压或最高负荷电压(取较小者)5秒。 |
ΔR≤±(2%R+0.05Ω) |
|
耐焊接热 |
在350℃±10℃的锡炉中浸入2~3秒。 |
ΔR≤±(1%R+0.05Ω) |
|
可焊性 |
在265℃±5℃锡炉中2~3秒。 |
焊锡面积覆盖率95%以上 |
|
温度循环 |
在-55℃时放置30分钟，然后再+25℃时放置10~15分钟，然后在+125℃时放置30分钟，然后再+25℃时放置10~15分钟，共循环5次。 |
ΔR≤±(1%R+0.05Ω) |
|
耐湿负荷寿命 |
在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小者)共1000小时(通1.5小时，断0.5小时) |
ΔR≤±(5%R+0.05Ω) |
|
耐温负荷寿命 |
在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时(通1.5小时，断0.5小时) |
ΔR≤±(5%R+0.05Ω) |
|
难燃性 |
分别用5、10、15倍额定电压交流负荷5分钟 |
不可有明显火焰 |

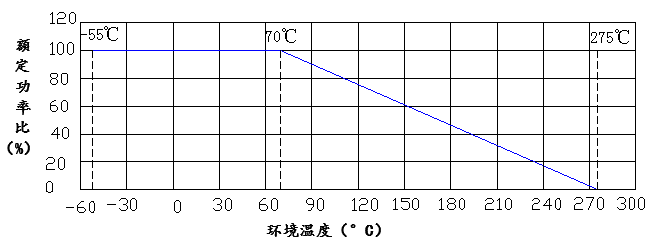

■ 额定功率递减图
■ 订货编码 例如：RSQP 10W 1R ±5% ,编码：RSQP10JB1R0
|
RSQP |
10 |
J |
B |
1R0 |
无 |
|
产品型号 |
尺寸 |
精度 |
封装 |
阻值 |
特殊码 |
|
RSQP RSQM RSQZ/RSQZA RSQH/RSQHA RSHG |
05=5W 10=10W 20=20W 100=100W
|
J=±5%
|
B=散装 |
0R1=0.1Ω 0R22=0.22Ω 470=47Ω 471=470Ω 472=4.7KΩ 473=47KΩ 474=470KΩ 475=4.7MΩ 476=47MΩ |
|
■ 电阻使用建议
◆电阻在使用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率
P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电
阻。
◆电阻在使用过程中不能超过电阻的最高使用电压，例如电阻1/4W 10K的最高使用电压为
V==50V，不是4.0中的250V。或者1/4W 1M ，计算V==500V
此时的最高使用电压为4.0中的250V，而不是计算得到的500V，取两者中的较小值。
■ 实验项目
◆焊锡性测试：
将受测电阻之导线一端倾斜约45℃方式浸入265℃+5℃锡炉中3秒钟后取出,检视其附着性(视
情形使用助焊剂)。焊锡面积覆盖率95%以上。
◆铜线拉力测试
将电阻放入拉力测试仪器中，固定好电阻两端引线，摇动手把使压力表转至20N，并维持30秒
，引线不可被拉断为合格。
◆绝缘耐电压试验
将欲受测电阻之导线一端固定于仪器夹上，再将本体以锡箔纸包围至铁帽上沿，此时即可将测
试仪器之另一测试棒靠在本体上，将电压调至最高绝缘电压，并持续60秒，未击穿为合格。
◆短时间过负荷之测试及计算方法：
先将欲测试之电阻器按其电阻值及瓦特数计算出2.5倍的额定电压(若求得之2.5倍电压超出该
瓦特数电阻之最高负荷电压时,以该瓦特数电阻之最高负荷为额定电压。例碳膜1/4W之最高负荷电压为500V,以240KΩ的电阻计算其2.5倍额定电压(V=*2.5)为612.3V,此时其最高负荷电压,仍以500V计算,而不得以612.3V计算)。再以无波交流电或直流电按期计算之最高负荷电压，加电压5秒，其结果必须在无负荷的情况下放置约30分钟，且电阻不得有异状产生。其电阻之测试前及测试后之变化率则不得超出特性参数所定之各类电阻标准。
变化率= （R2-R1）/R1*100%
R1：表试验前阻值 R2：表试验后阻值
◆长时间寿命试验:
先将欲测试电阻固定于测量夹内,并相互排列,使其不影响相互间的温度或通风过度。在上述条
件完成后，加入该受测电阻测电阻之额电压，其加电压之过程以加电压90分钟，再停止30分
钟为一循环，持续做1000小时，完成后再置于恒温状态测量其阻值。计算变化率不得超出特性
参数所定之各类电阻标准。
◆温度系数测试
先将预测试之电阻测出在室温下t1=25℃之电阻值R1,在置入温度t2=125℃的树脂槽中约5分钟
,并同时量测其阻值R2,并由下列公式求出该电阻之温度系数(T.C.R)是否在其所需的范围内。
温度系数 TCR = *
◆温度循环实验
在-55℃时放置30分钟，然后在+25℃时放置15分钟，然后在+125℃时放置30分钟，然后在+25℃
时放置5分钟，共循环5次。如下表
|
循环循序 |
温度 |
放置时间 |
|
1 |
-55℃ |
30分钟 |
|
2 |
+25℃ |
15分钟 |
|
3 |
+125℃ |
30分钟 |
|
4 |
+25℃ |
15分钟 |
◆耐湿负荷实验
电阻在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小
者)共1000小时，以施压1.5小时断电0.5 为一个循环。完成后再置于恒温状态测量其阻值。
计算变化率不得超出特性参数所定之各类电阻标准。
◆耐温负荷实验
电阻在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时，以施压1.5小时断
电0.5 为一个循环。完成后再置于恒温状态测量其阻值。计算变化率不得超出特性参数所定之
各类电阻标准。
■ 色环标示
|
颜色 |
有效数字 |
倍乘数 |
精度 |
|
|
|
黑 |
0 |
100 |
|
|
|
棕 |
1 |
101 |
±1% |
|
|
红 |
2 |
102 |
±2% |
|
|
橙 |
3 |
103 |
|
|
|
黄 |
4 |
104 |
|
|
|
绿 |
5 |
105 |
±0.5% |
|
|
蓝 |
6 |
106 |
|
|
|
紫 |
7 |
107 |
±0.1% |
|
|
灰 |
8 |
108 |
|
|
|
白 |
9 |
109 |
|
|
|
金 |
|
10-1 |
±5% |
|
|
银 |
|
10-2 |
±10% |
*区别环为区别不同电阻所用，通常绕线电阻
的最后一道为黑色，不过应客户要求也有其
他颜色。
■ 电阻标准阻值
|
E24 5% |
1.0 |
1.1 |
1.2 |
1.3 |
1.5 |
1.6 |
1.8 |
2.0 |
2.2 |
2.4 |
2.7 |
3.0 |
3.3 |
3.6 |
3.9 |
4.3 |
|
4.7 |
5.1 |
5.6 |
6.2 |
6.8 |
7.5 |
8.2 |
9.1 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
E48 2% |
1.00 |
1.05 |
1.10 |
1.15 |
1.21 |
1.27 |
1.33 |
1.40 |
1.47 |
1.54 |
1.62 |
1.69 |
1.78 |
1.87 |
1.96 |
2.05 |
|
2.15 |
2.26 |
2.37 |
2.49 |
2.61 |
2.74 |
2.87 |
3.01 |
3.16 |
3.32 |
3.48 |
3.65 |
3.83 |
4.02 |
4.22 |
4.42 |
|
|
4.64 |
4.87 |
5.11 |
5.36 |
5.62 |
5.90 |
6.19 |
6.49 |
6.81 |
7.15 |
7.50 |
7.87 |
8.25 |
8.66 |
9.09 |
9.53 |
|
|
|
||||||||||||||||
|
E96 1% |
1.00 |
1.02 |
1.05 |
1.07 |
1.10 |
1.13 |
1.15 |
1.18 |
1.21 |
1.24 |
1.27 |
1.30 |
1.33 |
1.37 |
1.40 |
1.43 |
|
1.47 |
1.50 |
1.54 |
1.58 |
1.62 |
1.65 |
1.69 |
1.74 |
1.78 |
1.82 |
1.87 |
1.91 |
1.96 |
2.00 |
2.05 |
2.10 |
|
|
2.15 |
2.21 |
2.26 |
2.32 |
2.37 |
2.43 |
2.49 |
2.55 |
2.61 |
2.67 |
2.74 |
2.80 |
2.87 |
2.94 |
3.01 |
3.09 |
|
|
3.16 |
3.24 |
3.32 |
3.40 |
3.48 |
3.57 |
3.65 |
3.74 |
3.83 |
3.92 |
4.02 |
4.12 |
4.22 |
4.32 |
4.42 |
4.53 |
|
|
4.64 |
4.75 |
4.87 |
4.99 |
5.11 |
5.23 |
5.36 |
5.49 |
5.62 |
5.76 |
5.90 |
6.04 |
6.19 |
6.34 |
6.49 |
6.65 |
|
|
6.81 |
6.98 |
7.15 |
7.32 |
7.50 |
7.68 |
7.87 |
8.06 |
8.25 |
8.45 |
8.66 |
8.87 |
9.09 |
9.31 |
9.53 |
9.76 |
|
