■ 范围
本规格书制定康铜线电阻器的质量标准和验收规则。
■ 产品特点
1.性能稳定、阻值低。
2.使用环境温度：-55℃～+155℃。
3.精度范围：±5%。

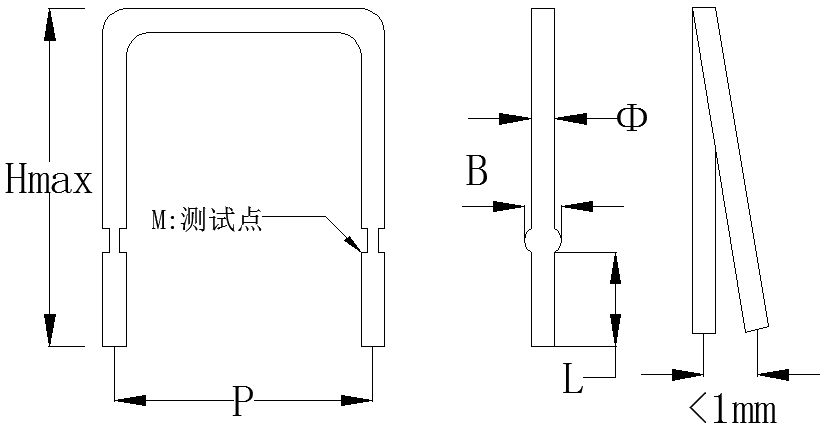

■ 规格尺寸
尺寸单位：mm
|
P±0.5 |
Hmax |
Ф |
L |
B |
|
5～50 |
30 |
见下表 |
3±0.5 |
B-L≥0.5 |
尺寸单位：mm
*备注：M为阻值测试点。
|
型号 |
线径Ф |
最大额定电流(A) |
阻值范围(mΩ) |
米阻（Ω/m） |
精度 |
温度系数 |
|
RKT02 |
0.4±0.01 |
2 |
70-200 |
3.82 |
J:±5% |
Cu-Mn：±40PPM |
|
RKT25 |
0.5±0.01 |
2.5 |
50-150 |
2.44 |
||
|
RKT03 |
0.6±0.015 |
3.0 |
50-100 |
1.70 |
||
|
RKT03 |
0.7±0.015 |
4.0 |
20-70 |
1.25 |
||
|
RKT45 |
0.8±0.015 |
4.5 |
10-50 |
0.95 |
||
|
RKT05 |
0.9±0.015 |
5.0 |
10-40 |
0.75 |
||
|
RKT55 |
1.0±0.015 |
5.5 |
8-30 |
0.61 |
||
|
RKT06 |
1.1±0.02 |
6.0 |
8-20 |
0.51 |
||
|
RKT07 |
1.2±0.02 |
7.0 |
5-20 |
0.42 |
||
|
RKT75 |
1.3±0.02 |
7.5 |
5-20 |
0.36 |
||
|
RKT08 |
1.4±0.02 |
8.0 |
5-20 |
0.31 |
||
|
RKT09 |
1.5±0.02 |
9.0 |
5-20 |
0.27 |
||
|
RKT95 |
1.6±0.02 |
9.5 |
2-20 |
0.24 |
||
|
RKT11 |
1.8±0.025 |
11 |
2-10 |
0.19 |
||
|
RKT12 |
2.0±0.025 |
12 |
2-10 |
0.15 |
||
|
RKT14 |
2.3±0.03 |
14 |
2-5 |
0.11 |
||
|
RKT16 |
2.5±0.03 |
16 |
2-5 |
0.098 |
||
|
RKT18 |
2.6±0.03 |
18 |
1-5 |
0.090 |
||
|
RKT19 |
2.7±0.03 |
19 |
1-5 |
0.084 |
||
|
RKT20 |
2.8±0.03 |
20 |
1-5 |
0.078 |
||
|
RKT21 |
2.9±0.03 |
21 |
1-5 |
0.073 |
||
|
RKT22 |
3.0±0.03 |
22 |
1-5 |
0.068 |
*电阻率仅供参考计算。
■ 特性参数
|
测试项目 |
测试条件 |
性能 |
|
温度系数 |
分别测试常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。 |
≤±40ppm℃ |
|
耐焊接热 |
在350℃±10℃的锡炉中浸入2~3秒。 |
ΔR≤±0.5%R |
|
可焊性 |
在265℃±5℃锡炉中2~3秒。 |
焊锡面积覆盖率95%以上 |
|
长时间寿命 |
在常温中施加额定电压1000小时(通1.5小时，断0.5小时) |
ΔR≤±2%R |

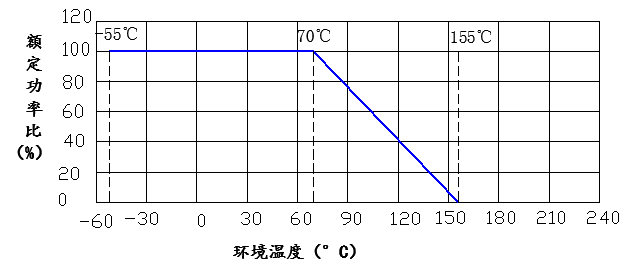

■ 额定功率递减图
■ 订货编码 例如： JUMP 1.8Φ P=10 11A 4.5mΩ n型锰铜线 ,编码：RKT11D18JP104A5
|
RKT11 |
D18 |
J |
P10 |
N |
4A5 |
|
产品型号 |
尺寸 |
精度 |
包装 |
成型方式 |
阻值 |
|
RKT11=康铜电阻11A最大工作电流 |
D05=Φ0.5mm D18=Φ1.8mm D25=Φ2.5mm
|
J=±5%
|
P05=脚距5mm P10=脚距10mm （以5mm递增或递减） |
N=n型 M=m型 S=螺旋形 |
4A5=4.5mΩ 8=8mΩ 10=8mΩ
|
◆订货须知：
订货需提供线径，脚距，阻值，高度会因阻值变化而变化。或者提供具体的成型尺寸。
■ 实验项目
◆焊锡性测试：
将受测电阻之导线一端倾斜约45℃方式浸入265℃+5℃锡炉中3秒钟后取出,检视其附着性(视
情形使用助焊剂)。焊锡面积覆盖率95%以上。
◆温度系数测试
先将预测试之电阻测出在室温下t1=25℃之电阻值R1,在置入温度t2=125℃的树脂槽中约5分钟
,并同时量测其阻值R2,并由下列公式求出该电阻之温度系数(T.C.R)是否在其所需的范围内。
温度系数 TCR = *
◆长时间寿命试验:
先将欲测试电阻固定于测量夹内,并相互排列,使其不影响相互间的温度或通风过度。在上述条
件完成后，加入该受测电阻测电阻之额电压，其加电压之过程以加电压90分钟，再停止30分
钟为一循环，持续做1000小时，完成后再置于恒温状态测量其阻值。计算变化率不得超出特性
参数所定之各类电阻标准。
◆耐湿负荷实验
电阻在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小
者)共1000小时，以施压1.5小时断电0.5 为一个循环。完成后再置于恒温状态测量其阻值。
计算变化率不得超出特性参数所定之各类电阻标准。
