料号

功率

阻值范围

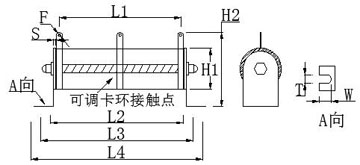

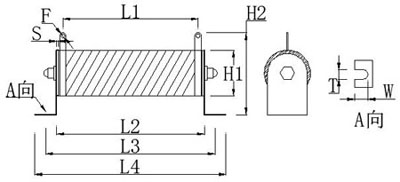

尺寸(mm)

最高使用电压

最高负荷电压

绝缘耐电压

L1±2

L2±3

L3±3

L4±3

H1±1

H2±

2

S

±0.5

F±0.5

W±1

T±0.5

PW40

25W

0R22-4K7

40

60

75

100

20

50

5

3.5

13

5

300V

300V

450V

PW60

50W

0R22-10K

82

100

114

140

30

58

6

5

14

6

400V

400V

600V

PW80

100W

0R22-15K

132

150

174

200

30

58

6

5

14

6

500V

500V

750V

PW100

150W

0R33-18K

162

180

194

220

30

58

6

5

14

6

600V

600V

900V

PW120

200W

0R33-22K

207

225

240

265

30

58

6

5

14

6

700V

700V

1000V

PW150

250W

0R33-24K

292

310

324

350

30

58

6

5

14

6

900V

900V

1300V

PW200

300W

0R33-27K

258

270

285

328

41

85

7.8

6

23

6

1000V

1000V

1450V

PW300

400W

0R33-30K

322

344

360

406

41

85

7.8

6

23

6

1500V

1500V

2200V

PW400

500W

0R33-33K

322

344

355

406

51

95

7.8

6

26

8.5

1600V

1600V

2300V

PW500

1000W

0R33-36K

290

315

325

375

71

110

10

8

32

8.5

1600V

1600V

2300V

PW600

1500W

0R33-39K

405

420

435

505

71

110

10

8

32

8.5

1700V

1700V

2400V

PW800

2000W

0R33-43K

495

525

540

610

71

110

10

8

32

8.5

1800V

1800V

2550V

测试项目

测试条件

性能

温度系数

分别测试常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率。

±300ppm℃

短时间过负荷

施加10倍的额定电压或最高负荷电压(取较小者)5秒。

ΔR≤±(2%R+0.05Ω)

耐焊接热

在350℃±10℃的锡炉中浸入2~3秒。

ΔR≤±(1%R+0.05Ω)

可焊性

在265℃±5℃锡炉中2~3秒。

焊锡面积覆盖率95%以上

温度循环

在-55℃时放置30分钟，然后再+25℃时放置10~15分钟，然后在+125℃时放置30分钟，然后再+25℃时放置10~15分钟，共循环5次。

ΔR≤±(1%R+0.05Ω)

耐湿负荷寿命

在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小者)共1000小时(通1.5小时，断0.5小时)

ΔR≤±(5%R+0.05Ω)

耐温负荷寿命

在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000小时(通1.5小时，断0.5小时)

ΔR≤±(5%R+0.05Ω)

PW

50

J

B

101

无

产品型号

尺寸

精度

包装

阻值

特殊码

PW大功率电阻

PWA滑动大功率电阻

PWB波纹大功率电阻

60=60W

100=100W

250=250W

1000=1000W

J=±5%

B=散装

0R1=0.1Ω

0R22=0.22Ω

470=47Ω

471=470Ω

472=4.7KΩ

循环循序

温度

放置时间

1

-55℃

30分钟

2

+25℃

15分钟

3

+125℃

30分钟

4

+25℃

15分钟

E24  5%

1.0

1.1

1.2

1.3

1.5

1.6

1.8

2.0

2.2

2.4

2.7

3.0

3.3

3.6

3.9

4.3

4.7

5.1

5.6

6.2

6.8

7.5

8.2

9.1

E48  2%

1.00

1.05

1.10

1.15

1.21

1.27

1.33

1.40

1.47

1.54

1.62

1.69

1.78

1.87

1.96

2.05

2.15

2.26

2.37

2.49

2.61

2.74

2.87

3.01

3.16

3.32

3.48

3.65

3.83

4.02

4.22

4.42

4.64

4.87

5.11

5.36

5.62

5.90

6.19

6.49

6.81

7.15

7.50

7.87

8.25

8.66

9.09

9.53

E96  1%

1.00

1.02

1.05

1.07

1.10

1.13

1.15

1.18

1.21

1.24

1.27

1.30

1.33

1.37

1.40

1.43

1.47

1.50

1.54

1.58

1.62

1.65

1.69

1.74

1.78

1.82

1.87

1.91

1.96

2.00

2.05

2.10

2.15

2.21

2.26

2.32

2.37

2.43

2.49

2.55

2.61

2.67

2.74

2.80

2.87

2.94

3.01

3.09

3.16

3.24

3.32

3.40

3.48

3.57

3.65

3.74

3.83

3.92

4.02

4.12

4.22

4.32

4.42

4.53

4.64

4.75

4.87

4.99

5.11

5.23

5.36

5.49

5.62

5.76

5.90

6.04

6.19

6.34

6.49

6.65

6.81

6.98

7.15

7.32

7.50

7.68

7.87

8.06

8.25

8.45

8.66

8.87

9.09

9.31

9.53

9.76
