■ 范围
本规格书制定厚膜无感电阻器的质量标准和验收规则。

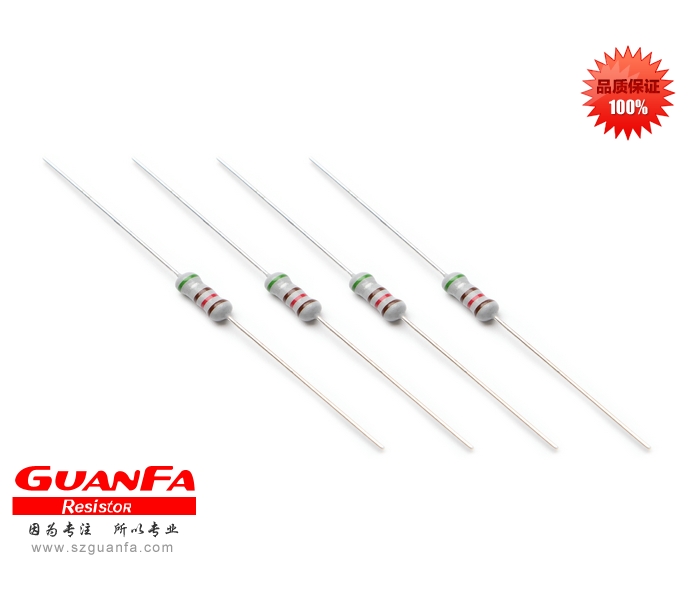

■ 产品特点
1.感值低,耐冲击性电流能力强,
2.表面涂灰色面漆。
3.使用环境温度：-55℃～+125℃。
4.精度范围：±10%，±20%
5.无切割线阻值稳定性可靠。

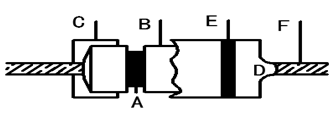

■ 产品结构
|
A |
高热传导磁芯 |
D |
环氧树脂涂料 |
|
B |
高稳定性导电膜 |
E |
色环 |
|
C |
铁帽 |
F |
镀锡铜线 |
■ 规格尺寸及耐压性能
尺寸单位：mm
|
料号 |
功率 |
阻值范围 |
尺寸 |
最高工 作电压 |
最高负 荷电压 |
最高脉 冲电压 |
最高绝 缘电压 |
||
|
L±1 |
D±0.5 |
d±0.05 |
|||||||
|
RCN14 |
1/4W |
47R-510R |
6 |
2.3 |
0.4 |
200V |
400V |
500V |
250V |
|
RCN12S |
1/2WS |
47R-510R |
6 |
2.3 |
0.4 |
200V |
400V |
500V |
250V |
|
RCN12 |
1/2W |
47R-510R |
9 |
3.2 |
0.48 |
250V |
400V |
500V |
250V |
|
RCN01S |
1WS |
47R-510R |
9 |
3.2 |
0.48 |
250V |
400V |
500V |
250V |
|
RCN01 |
1W |
47R-510R |
11 |
4.5 |
0.68 |
350V |
600V |
750V |
350V |
|
RCN02S |
2WS |
47R-510R |
11 |
4.5 |
0.68 |
350V |
600V |
750V |
350V |
|
RCN02 |
2W |
47R-510R |
15 |
5 |
0.68 |
350V |
600V |
750V |
350V |
|
RCN03S |
3WS |
47R-510R |
15 |
5 |
0.68 |
350V |
600V |
750V |
350V |
|
RCN03 |
3W |
47R-510R |
17 |
6 |
0.68 |
500V |
800V |
1000V |
500V |
|
RCN05S |
5WS |
47R-510R |
17 |
6 |
0.68 |
500V |
800V |
1000V |
500V |
*备注 a、功率后面的“S”表示小型化。
b、电阻使用电压见尾页附件一
■ 额定功率递减图
■ 订货编码 例如：RCN 1/4W 100R ±5% ,编码：RCN14JT52101
|
RCN |
14 |
J |
T52 |
101 |
无 |
|
产品型号 |
尺寸 |
精度 |
封装 |
阻值 |
特殊码 |
|
RCN=厚膜无感无感MMy电阻 |
14=1/4W 12S=1/2WS 12=1/2W 1S=1WS 1=1W 02S=2WS 02=2W 03S=3WS 03=3W 05S=5WS |
G=±2% J=±5%
|
T52 T63 T68 T71 M=M型 F=F型 B=散装 |
470=47Ω 471=470Ω
|
P=粉红色 Q=涂脚漆 |
■ 订货标准一览表
|
功率 |
铜 线 |
铁 线 |
T26 |
T52 |
T63 |
T68 |
T71 |
M 型 |
F 型 |
B 型 |
F 编带 |
FK 编带 |
粉 红色 |
脚 漆 |
|
1/4W(1/2WS） |
○ |
◎ |
◎ |
○ |
|
|
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
1/2W(1WS） |
○ |
◎ |
|
○ |
|
|
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
1W（2WS） |
○ |
◎ |
|
◎ |
○ |
◎ |
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
2W（3WS） |
○ |
◎ |
|
|
◎ |
○ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
3W（5WS） |
○ |
◎ |
|
|
|
|
○ |
◎ |
◎ |
◎ |
|
|
◎ |
◎ |
*备注：○◎表示可生产此規格 / ○我司标准制品 / ◎表示属特殊定制品
■ 电阻使用建议
◆电阻在使用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率
P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电
阻。
◆电阻在使用过程中不能超过电阻的最高使用电压
