■ 范围
本规格书制定黄金铝壳电阻器的质量标准和验收规则。

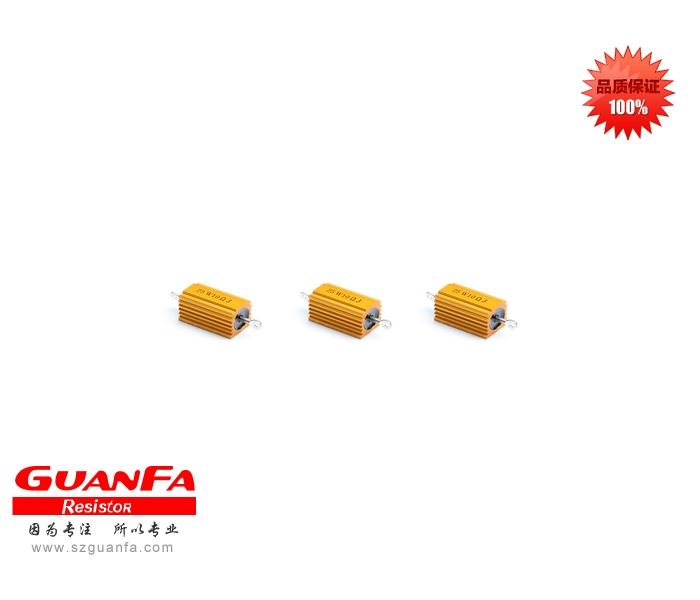

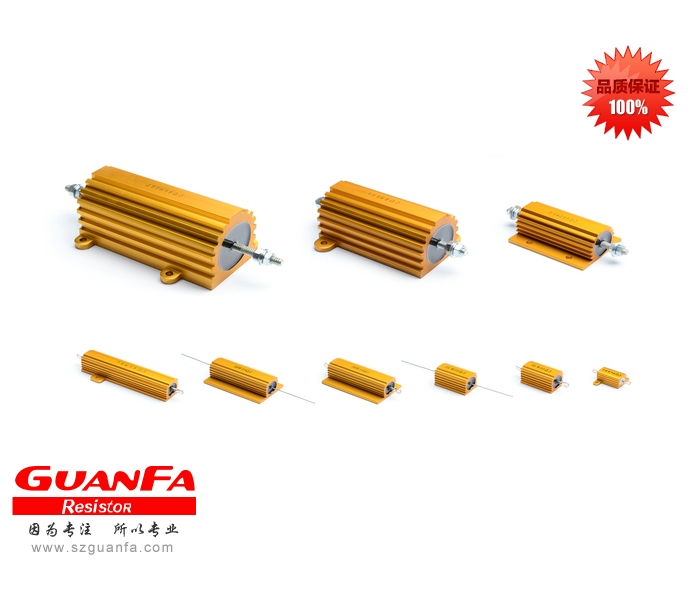

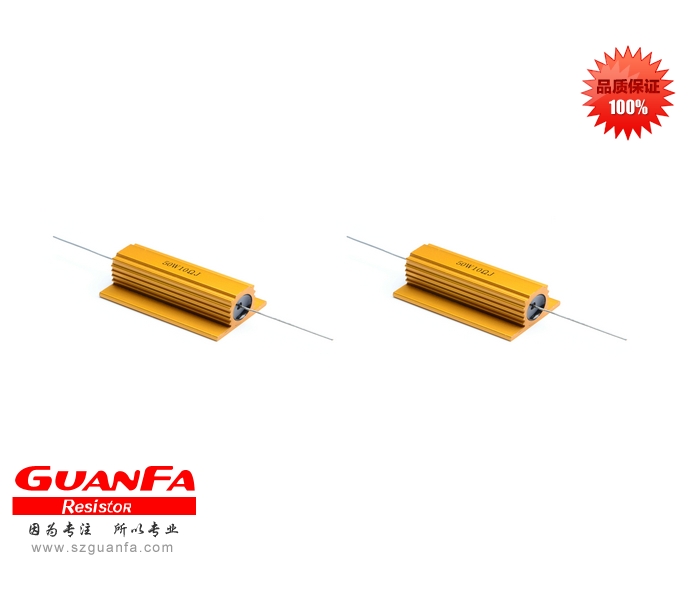

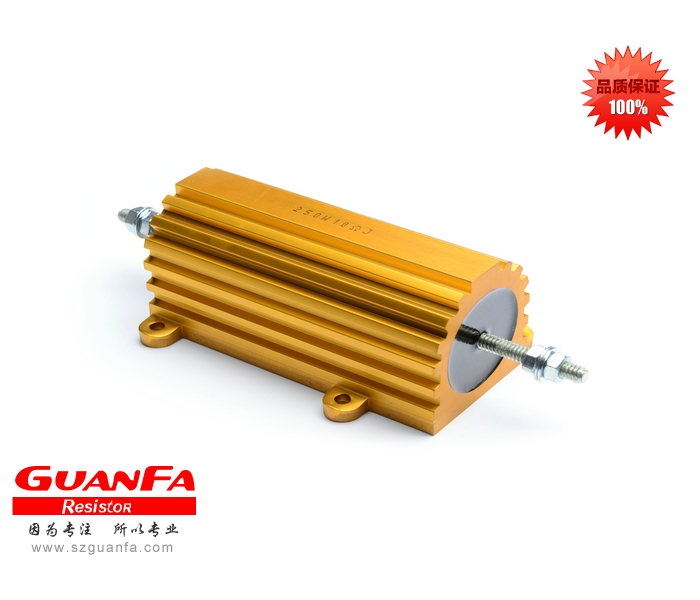

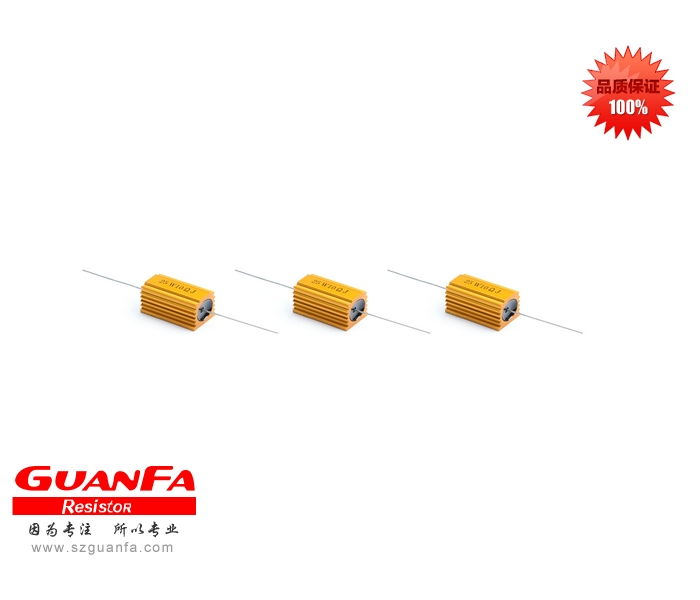

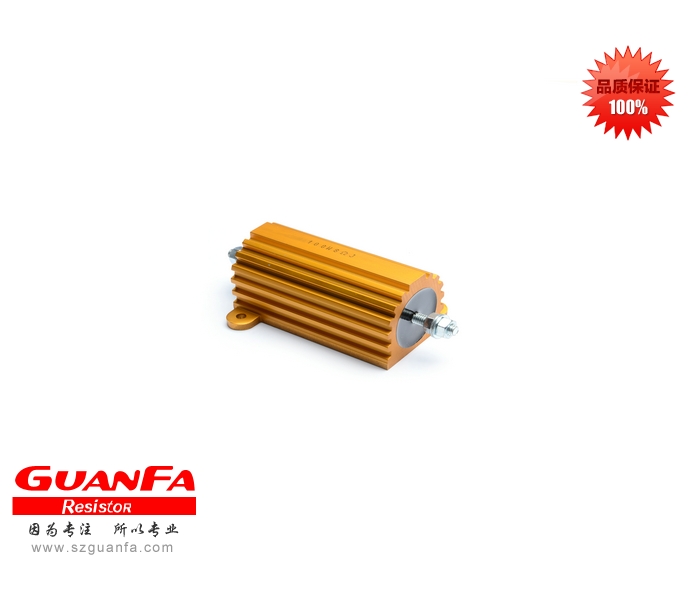

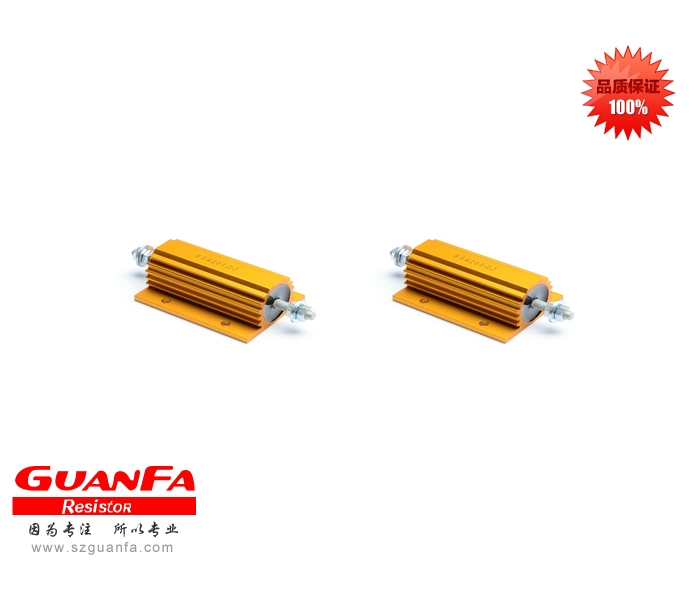

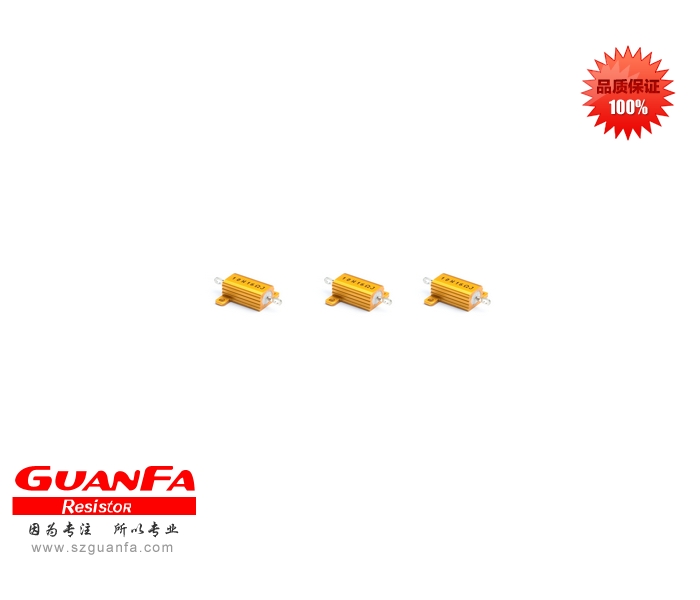

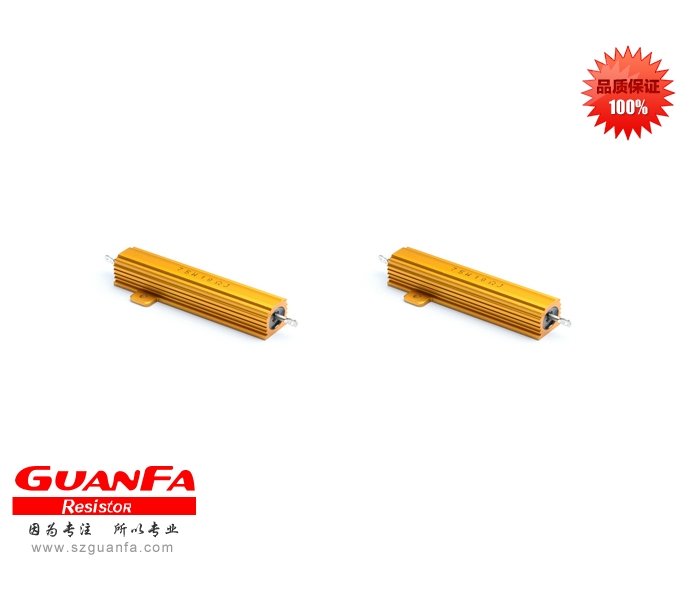

■ 产品特点
1.性能稳定、功率大、可协议制作无感产品。
2.表面电镀为金黄色。
3.使用环境温度：-55℃～+275℃。
4.精度范围：±5%，±1%
■ 规格尺寸及技术指标

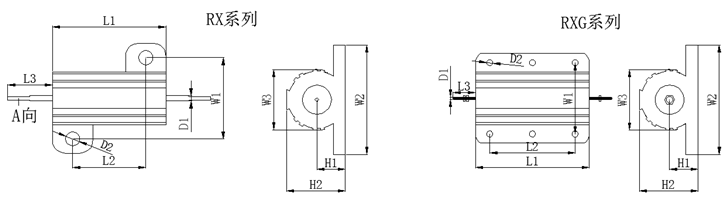

◆规格尺寸 尺寸单位：mm
|
型号 |
25℃下额 定功率(W) 带散热板 |
外形尺寸(mm) |
重量(g) |
|||||||||||
|
电阻体(±1) |
标准散热板(铝) |
|||||||||||||
|
L1 |
L2 |
L3 |
W1 |
W2 |
W3 |
H1 |
H2 |
D1 |
D2 |
表面积 (c㎡) |
厚度 (mm) |
|||
|
RX |
5 |
15.5 |
11 |
10 |
12 |
16 |
8.5 |
4.4 |
8 |
1.5 |
2.2 |
415 |
1 |
3 |
|
10 |
19.5 |
14 |
10 |
16 |
21 |
11 |
5 |
10 |
2 |
2.5 |
415 |
6 |
||
|
25 |
28 |
18 |
10 |
20 |
27 |
14 |
6 |
13.8 |
2 |
3.5 |
535 |
11 |
||
|
50 |
50 |
40 |
10 |
21.5 |
29 |
16 |
6.6 |
15.5 |
2 |
3.5 |
995 |
30 |
||
|
RXG |
75 |
66 |
47 |
15 |
37 |
48 |
27 |
11.5 |
26 |
*M3 |
4.4 |
995 |
3 |
90 |
|
100 |
98 |
70 |
15 |
37 |
48 |
27 |
11.5 |
26 |
*M3 |
4.4 |
995 |
160 |
||
|
150 |
136 |
104 |
15 |
37 |
48 |
27 |
11.5 |
26 |
*M3 |
4.4 |
995 |
240 |
||
|
200 |
155 |
138 |
15 |
37 |
48 |
27 |
11.5 |
26 |
*M3 |
4.4 |
3750 |
330 |
||
|
300 |
128 |
102 |
20 |
58 |
72 |
46.5 |
21 |
45 |
*M6 |
5.5 |
5780 |
580 |
||
|
500 |
200 |
174 |
20 |
58 |
72 |
46.5 |
21 |
45 |
*M6 |
5.5 |
8500 |
970 |
||
*备注 a、M3、M6表示螺丝规格
b、重量仅供参考。
◆技术指标
|
型号 |
25℃下额定功率(W) |
阻值范围(Ω) |
误差(%) |
温度系数(PPM) |
耐电压 |
|
|
带散热板 |
不带散热板 |
|||||
|
RX |
5 |
3 |
0.01～1K |
±5，±1 |
±250 ±100 ±50 |
1000 |
|
10 |
6 |
0.01～1.5K |
||||
|
25 |
12.5 |
0.01～10K |
||||
|
50 |
25 |
0.01～33K |
||||
|
RXG |
75 |
40 |
0.01～39K |
2000 |
||
|
100 |
50 |
0.01～51K |
||||
|
150 |
75 |
0.01～56K |
||||
|
200 |
100 |
0.01～62K |
||||
|
300 |
150 |
0.01～75K |
||||
|
500 |
250 |
0.01～82K |
||||
*备注 a、黄金铝壳电阻需配套标准散热基板使用，且散热基板需大于规格尺寸中的表面积。

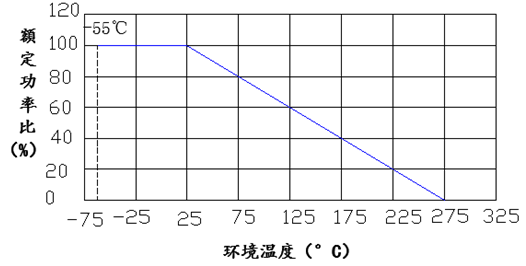

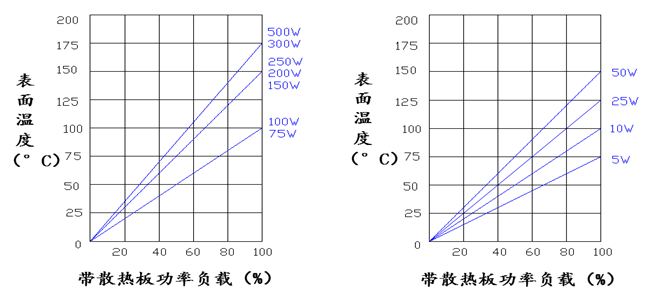

■ 额定功率递减图
■ 表面温度上升图（带散热基板）
■ 订货编码 例如：RX 50W 100R ±5% ,编码：RX50JB101
|
RX |
50 |
J |
B |
B |
101 |
无 |
|
产品型号 |
尺寸 |
精度 |
温度系数 |
引出端 |
阻值 |
特殊码 |
|
RX系列 RXG系列 RNX无感系列 RNXG无感系列
|
05=5W 10=10W 25=25W 100=100W 300=300W
|
F=±1% J=±5%
|
B=±200PPM K=±100PPM Y=±50PPM |
B=铁帽或螺丝 D=铜线 |
0R1=0.1Ω 0R22=0.22Ω 470=47Ω 471=470Ω 472=4.7KΩ 473=47KΩ 474=470KΩ
|
|
■ 电阻使用建议
◆电阻在使用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率
P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电
阻。
◆电阻在使用过程中不能超过电阻的最高使用电压，例如电阻1/4W 10K的最高使用电压为
V=20.25*10000=50V，不是4.0中的250V。或者1/4W 1M ，计算V=20.25*1000000=500V
此时的最高使用电压为4.0中的250V，而不是计算得到的500V，取两者中的较小值。
◆电阻使用需配套相应的散热板，否则功率会达不到相应的要求。
