■ 范围
本规格书制定金属膜电阻器的质量标准和验收规则。

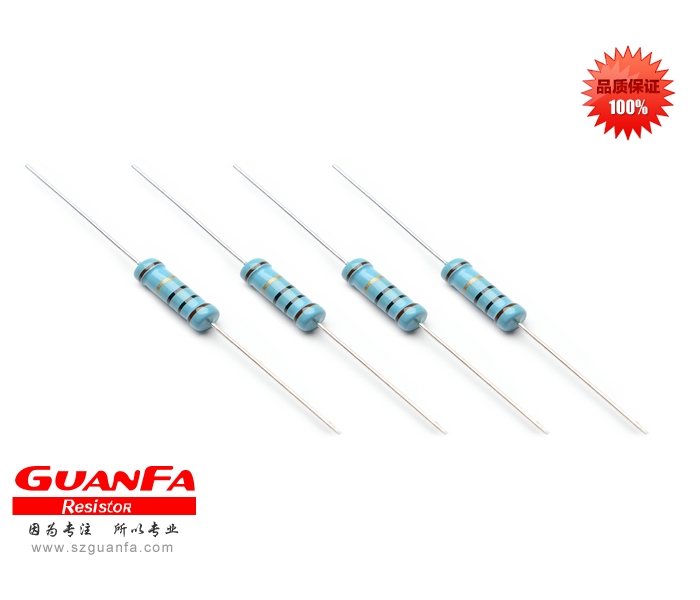

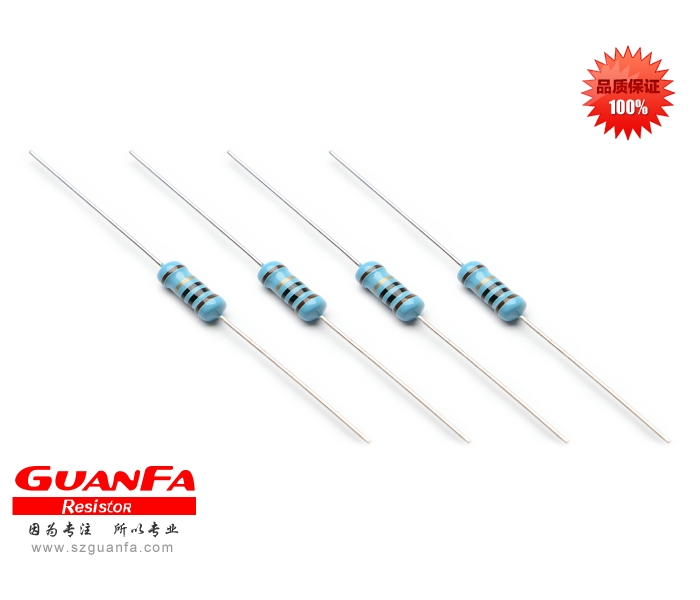

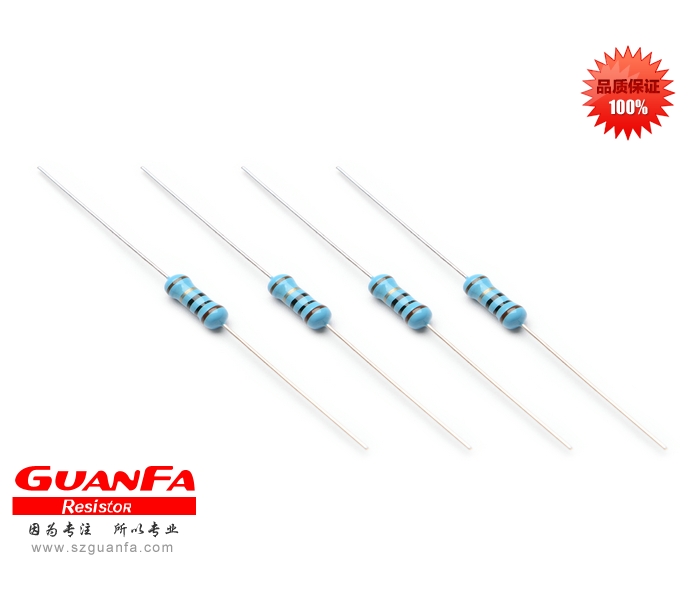

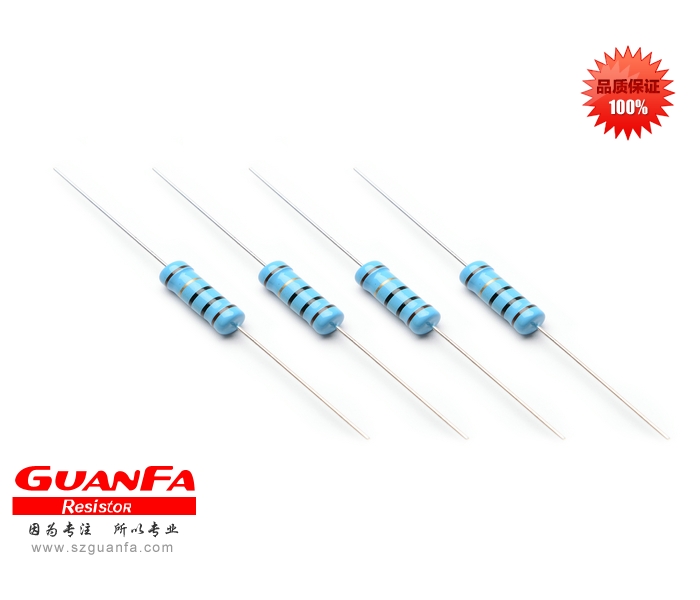

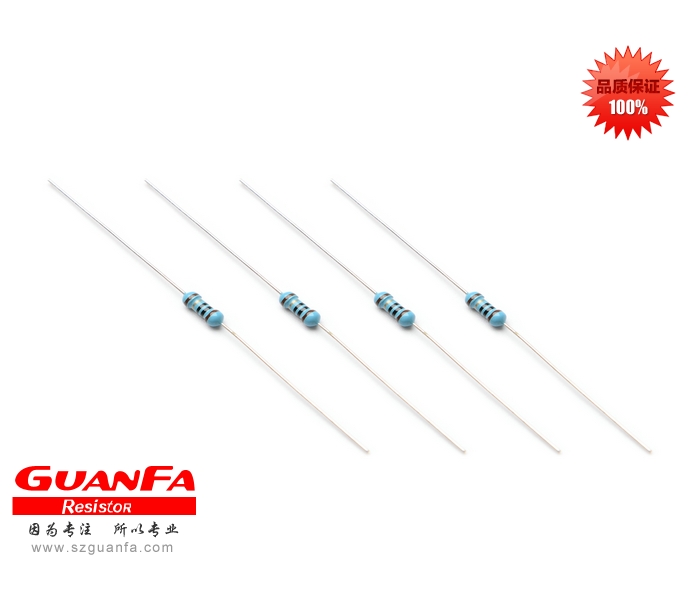

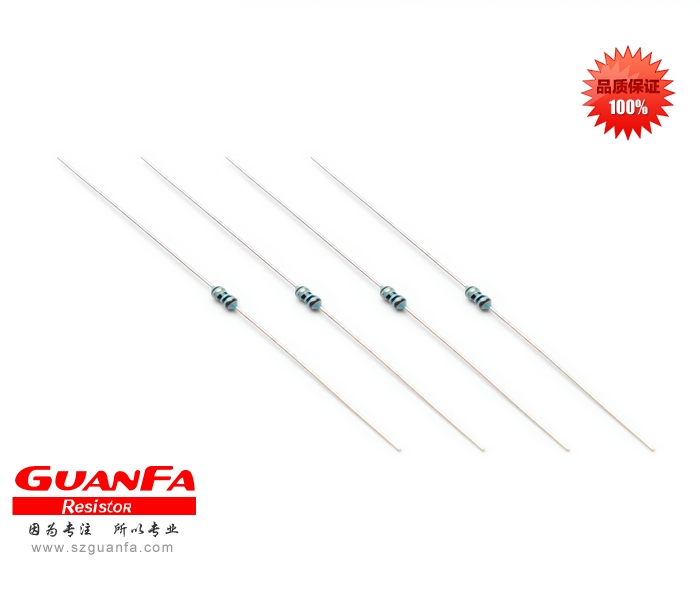

■ 产品特点
1.低温度系数、精度高、高频性能好。
2.表面涂为蓝色面漆，小型化为蓝色或粉红色。
3.使用环境温度：-55℃～+155℃。
4.精度范围：±5%，±2%，±1%
■ 产品结构
|
A |
高热传导磁芯 |
D |
环氧树脂涂料 |
|
B |
高稳定性导电膜 |
E |
色环 |
|
C |
铁帽 |
F |
镀锡铜线 |

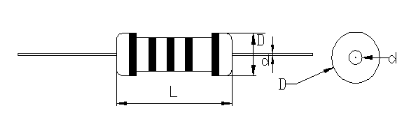

■ 规格尺寸及耐压性能
尺寸单位：mm
|
料号 |
功率 |
阻值范围 |
尺寸 |
最高工 作电压 |
最高负 荷电压 |
最高脉 冲电压 |
最高绝 缘电压 |
||
|
L±1 |
D±0.5 |
d±0.05 |
|||||||
|
RMF18 |
1/8W |
0R-22M |
3.5 |
1.7 |
0.4 |
150V |
300V |
500V |
300V |
|
RMF14S |
1/4WS |
0R-22M |
3.5 |
1.7 |
0.4 |
150V |
300V |
500V |
300V |
|
RMF14 |
1/4W |
0R-22M |
6 |
2.3 |
0.4 |
250V |
500V |
750V |
500V |
|
RMF12S |
1/2WS |
0R-22M |
6 |
2.3 |
0.4 |
250V |
500V |
750V |
500V |
|
RMF12 |
1/2W |
0R1-22M |
9 |
3.2 |
0.48 |
350V |
700V |
1000V |
700V |
|
RMF01S |
1WS |
0R1-22M |
9 |
3.2 |
0.48 |
350V |
700V |
1000V |
700V |
|
RMF01 |
1W |
0R1-22M |
11 |
4.5 |
0.68 |
500V |
1000V |
1000V |
1000V |
|
RMF02S |
2WS |
0R1-22M |
11 |
4.5 |
0.68 |
500V |
1000V |
1000V |
1000V |
|
RMF02 |
2W |
0R1-22M |
15 |
5 |
0.68 |
500V |
1000V |
1000V |
1000V |
|
RMF03S |
3WS |
0R1-22M |
15 |
5 |
0.68 |
500V |
1000V |
1000V |
1000V |
|
RMF03 |
3W |
0R1-22M |
17 |
6 |
0.68 |
500V |
1000V |
1000V |
1000V |
|
RMF05S |
5WS |
0R1-22M |
17 |
6 |
0.68 |
500V |
1000V |
1000V |
1000V |
*备注 a、功率后面的“S”表示小型化。
b、电阻的最大工作电压DC，V=,当大于最大工作电压，以最大工作电压为准，反之以计算得V值为准

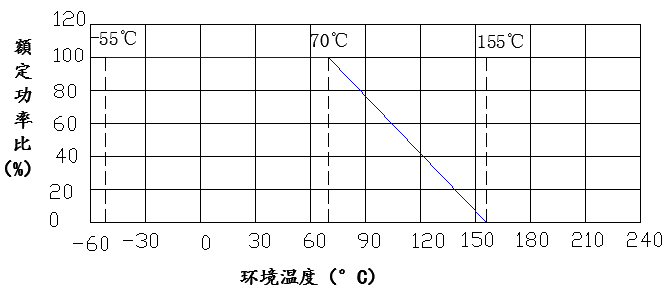

■ 额定功率递减图
■ 订货编码 例如：RMF 1/4W 470K ±1% ,编码：RMF14FT524703
|
RMF |
14 |
F |
T52 |
4703 |
无 |
|
产品型号 |
尺寸 |
精度 |
封装 |
阻值 |
特殊码 |
|
RMF=金属膜电阻 RMFP=金属膜电阻CP线
|
16=1/6W 18=1/8W 14S=1/4WS 14=1/4W 12S=1/2WS 12=1/2W 1S=1WS 1=1W 02S=2WS 02=2W 03S=3WS 03=3W 05S=5WS |
F=±1% G=±2% J=±5%
|
T52 T63 T68 T71 M=M型 F=F型 B=散装 |
0R10=0.1Ω 0R22=0.22Ω 47R0=47Ω 4700=470Ω 4701=4.7KΩ 4702=47KΩ 4703=470KΩ 4704=4.7MΩ 4705=47MΩ |
P=粉红色 Q=涂脚漆 |
■ 订货标准一览表
|
功率 |
铜 线 |
铁 线 |
T26 |
T52 |
T63 |
T68 |
T71 |
M 型 |
F 型 |
B 型 |
F 编带 |
FK 编带 |
粉 红色 |
脚 漆 |
|
1/8W(1/4WS） |
○ |
◎ |
◎ |
○ |
|
|
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
1/4W(1/2WS） |
○ |
◎ |
◎ |
○ |
|
|
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
1/2W(1WS） |
○ |
◎ |
|
○ |
|
|
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
1W（2WS） |
○ |
◎ |
|
◎ |
○ |
◎ |
|
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
2W（3WS） |
○ |
◎ |
|
|
◎ |
○ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
◎ |
|
3W（5WS） |
○ |
◎ |
|
|
|
|
○ |
◎ |
◎ |
◎ |
|
|
◎ |
◎ |
*备注：○◎表示可生产此規格 / ○我司标准制品 / ◎表示属特殊定制品
■ 电阻使用建议
◆电阻在使用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率
P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电
阻。
◆电阻在使用过程中不能超过电阻的最高使用电压，例如电阻1/4W 10K的最高使用电压为
V=20.25*10000=50V，不是4.0中的250V。或者1/4W 1M ，计算V=20.25*1000000=500V
此时的最高使用电压为4.0中的250V，而不是计算得到的500V，取两者中的较小值。
◆电阻不建议用于启动电阻，金属膜电阻皮膜薄不适用于高压环境。
