■ 范围
本规格书制定金属膜圆柱体电阻器的质量标准和验收规则。

■ 产品特点
1.高稳定性，高级薄膜技术。
2.精度高可达0.1%，低温度系数可达10PPM。
3.使用环境温度：-55℃～+155℃。
4.适用于表面贴装（SMD）。

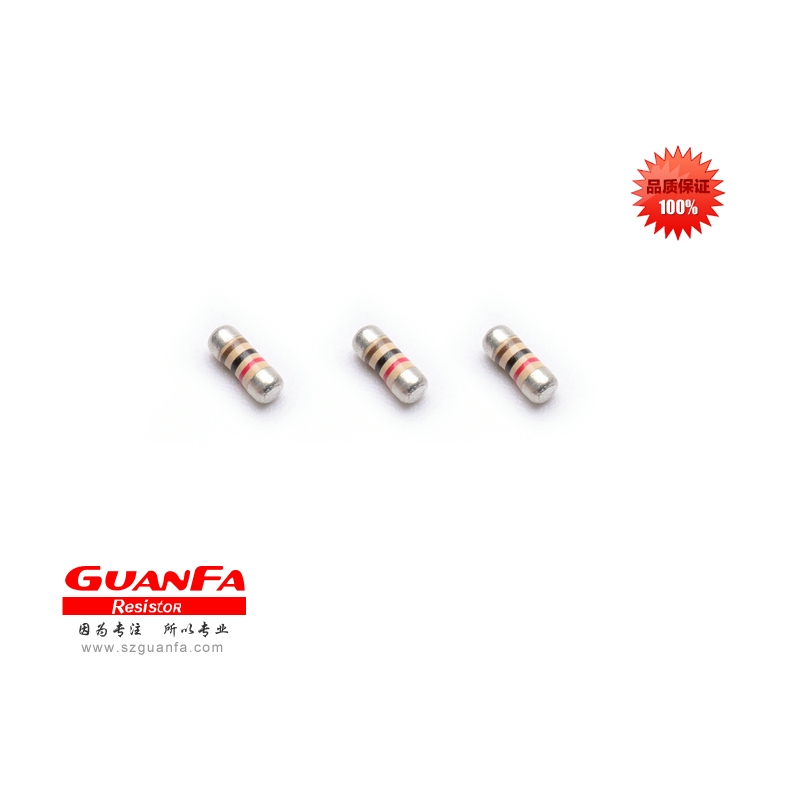

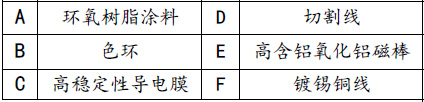

■ 产品结构

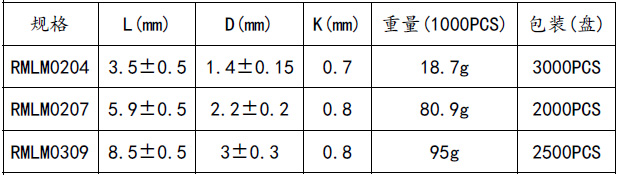

■ 规格尺寸

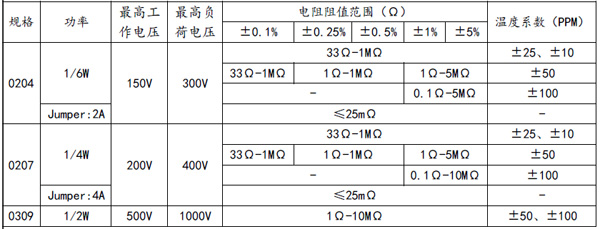

■ 标准品技术规格


■ 深功率（S、SS）技术规格

*备注：a、功率后面的“S”表示同体积加大功率型。b、电阻的最大工作电压DC，V= ??功率? 阻值当大于最大工作电压，以最大工作电压为准，反之以计算得V 值为准。

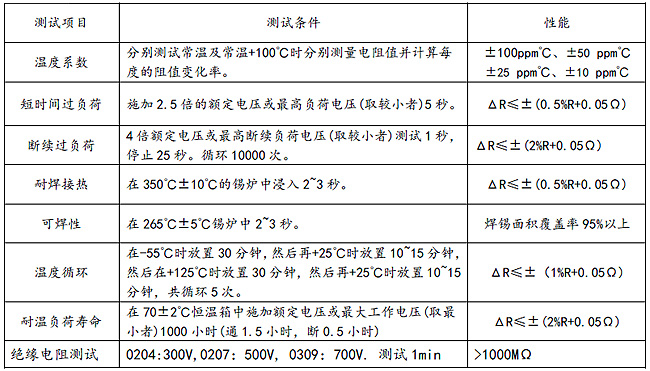

■ 特性参数


■ 额定功率递减图

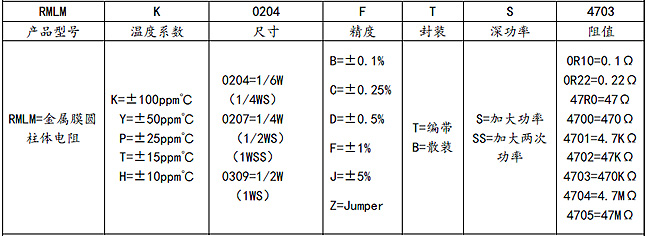

■ 订货编码   例如：RMLM 0204 1/4WS 470K ±1% 100PPM ,编码：RMLMK0204FTS4703

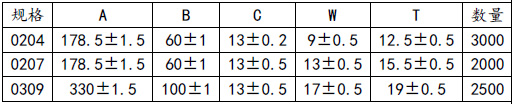

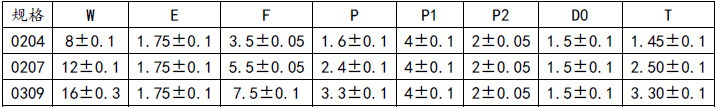

■ 包装

■ 电阻使用建议
◆电阻在使用电路中最好留1.5 倍的功率余量，如电路中电压100V，电流0.01A，计算功率P=100*0.01=1W，这时候电阻不能使用1W 的，计算1*1.5=1.5W，没有1.5W 的电阻故需用到2W 的电阻。
◆电阻在使用过程中不能超过电阻的最高使用电压，例如电阻1/4W 10K 的最高使用电压为V= √0.25 ? 10000 ?? =50V，不是4.0 中的250V。或者1/4W 1M ，计算V= √0.25 ? 1000000 ?? =500V此时的最高使用电压为4.0 中的250V，而不是计算得到的500V，取两者中的较小值。
◆电阻不建议用于启动电阻，金属膜电阻皮膜薄不适用于高压环境。

■ 实验项目
◆焊锡性测试：
将受测电阻之导线一端倾斜约45℃方式浸入265℃+5℃锡炉中3 秒钟后取出,检视其附着性(视情形使用助焊剂)。焊锡面积覆盖率95%以上。
◆绝缘耐电压试验
将欲受测电阻之导线一端固定于仪器夹上，再将本体以锡箔纸包围至铁帽上沿，此时即可将测试仪器之另一测试棒靠在本体上，将电压调至最高绝缘电压，并持续60 秒，未击穿为合格。
◆短时间过负荷之测试及计算方法：
先将欲测试之电阻器按其电阻值及瓦特数计算出2.5 倍的额定电压(若求得之2.5 倍电压超出该瓦特数电阻之最高负荷电压时,以该瓦特数电阻之最高负荷为额定电压。例碳膜1/4W 之最高负荷电压为500V,以240KΩ的电阻计算其2.5 倍额定电压(V= √P ? R ?? *2.5)为612.3V,此时其最高负荷电压,仍以500V 计算,而不得以612.3V 计算)。再以无波交流电或直流电按期计算之最高负荷电压，加电压5 秒，其结果必须在无负荷的情况下放置约30 分钟，且电阻不得有异状产生。其电阻之测试前及测试后之变化率则不得超出特性参数所定之各类电阻标准。
◆长时间寿命试验
先将欲测试电阻固定于测量夹内,并相互排列,使其不影响相互间的温度或通风过度。在上述条件完成后，加入该受测电阻测电阻之额电压，其加电压之过程以加电 压90 分钟，再停止30 分钟为一循环，持续做1000 小时，完成后再置于恒温状态测量其阻值。计算变化率不得超出特性参数所定之各类电阻标准。
◆断续过负荷测试
用额定电压的4 倍电压测试，此电压不可超过耐压性能中的最高脉冲电压。施加电压1S，停止24S，循环1000 次，完成后再置于恒温状态测量其阻值。计算变化率不得超出特性参数所定之各类电阻标准。
◆温度系数测试
先将预测试之电阻测出在室温下t1=25℃之电阻值R1,在置入温度t2=125℃的树脂槽中约5 分钟,并同时量测其阻值R2,并由下列公式求出该电阻之温度系数(T.C.R)是否在其所需的范围内。

◆温度循环实验
在-55℃时放置30 分钟，然后在+25℃时放置15 分钟，然后在+125℃时放置30 分钟，然后在+25℃时放置5 分钟，共循环5 次。如下表：

◆耐湿负荷实验
电阻在温度为40±2℃，相对湿度为90%的恒温恒湿箱中，施加额定电压或最大工作电压(取最小者)共1000 小时，以施压1.5 小时断电0.5 为一个循环。完成后再置于恒温状态测量其阻值。计算变化率不得超出特性参数所定之各类电阻标准。
◆耐温负荷实验
电阻在70±2℃恒温箱中施加额定电压或最大工作电压(取最小者)1000 小时，以施压1.5 小时断电0.5 为一个循环。完成后再置于恒温状态测量其阻值。计算变化率不得超出特性参数所定之各类电阻标准。

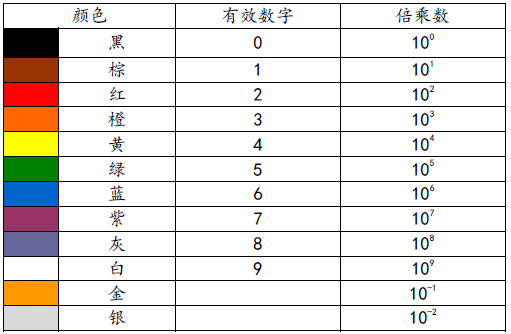

■ 色环标示

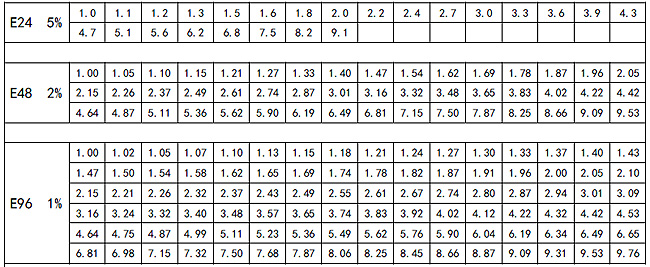

■ 电阻标准阻值
