■ 范围
本规格书制定氧化膜圆柱体电阻器的质量标准和验收规则。
■ 产品特点
1. 使用不燃性涂料，具不燃与绝缘之安全特性。
2.使用环境温度：-55℃～+200℃。
3.适用于表面贴装（SMD）。

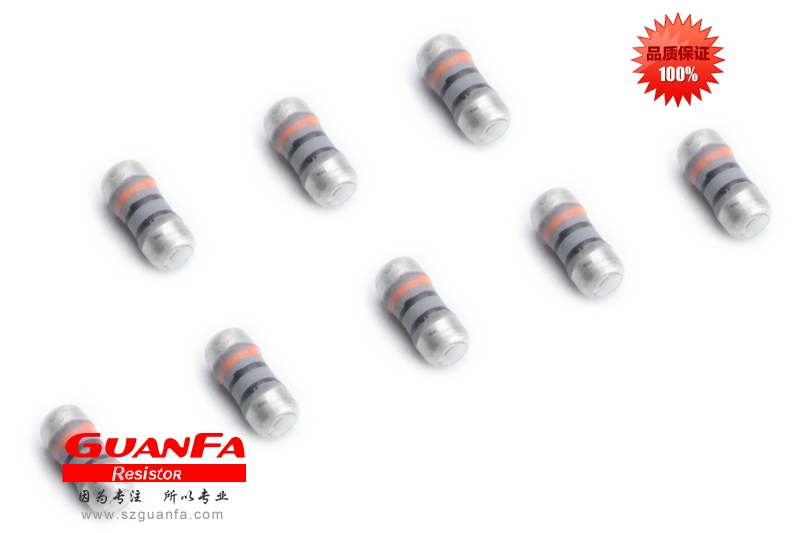

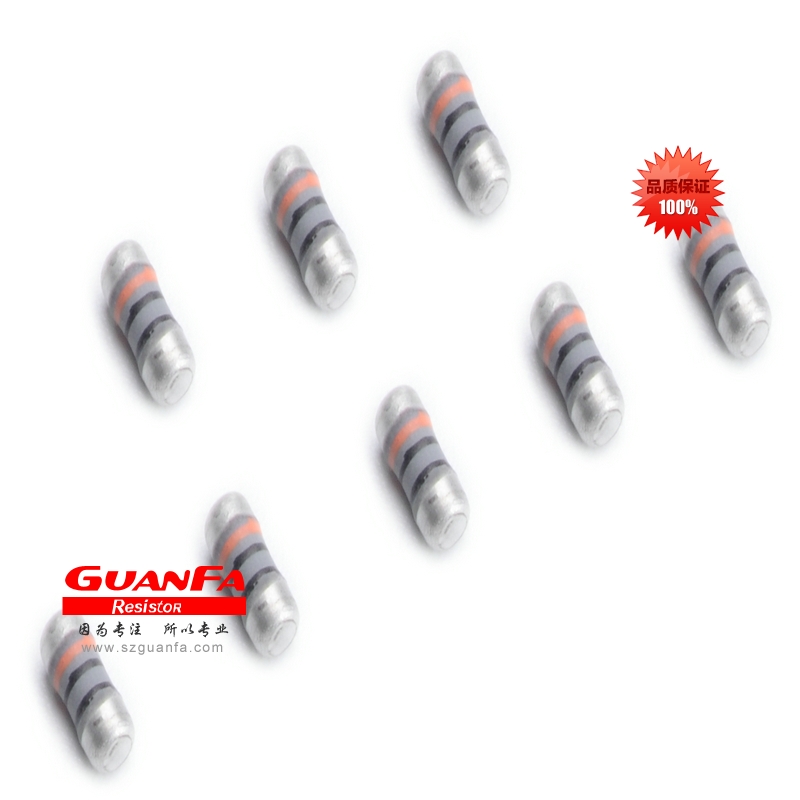

■ 产品结构
|
A |
绝缘不燃性涂料 |
D |
切割线 |
|
B |
色环 |
E |
高含铝氧化铝磁棒 |
|
C |
高稳定性导电膜 |
F |
镀锡铁帽 |

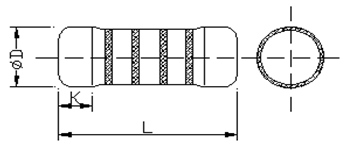

■ 规格尺寸
|
规格 |
L(mm) |
D(mm) |
K(mm) |
包装(盘) |
|
RMLO0207 |
5.9±0.5 |
2.2±0.2 |
0.8 |
2000PCS |
|
RMLO0309 |
8.5±0.5 |
3±0.3 |
1.7 |
2500PCS |
|
RMLO0411 |
10.5±0.5 |
4±0.3 |
2.3 |
2000PCS |
|
RMLO0515 |
14.5±0.5 |
4.5±0.3 |
2.3 |
1000PCS |
■ 标准品技术规格
|
规格 |
功率 |
最高工作电压 |
最高负荷电压 |
电阻阻值范围（Ω） |
精度范围 |
|
0207 |
1/4W |
200V |
400V |
0.2Ω-47KΩ |
±2%、±5% |
|
1/2WS |
200V |
400V |
|||
|
1WSS |
250V |
400V |
|||
|
0309 |
1/2W |
250V |
400V |
0.2Ω-100KΩ |
|
|
1WS |
350V |
600V |
|||
|
2WSS |
350V |
600V |
|||
|
0411 |
1W |
350V |
600V |
0.2Ω-100KΩ |
|
|
2WS |
350V |
600V |
|||
|
0515 |
3W |
350V |
600V |
0.2Ω-100KΩ |
*备注 a、功率后面的“S”表示同体积加大功率型。

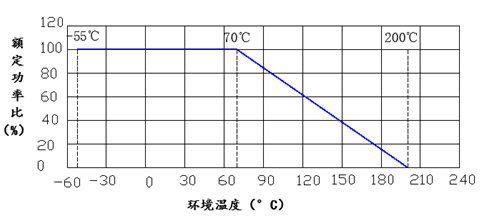

■ 额定功率递减图
■ 订货编码 例如：RMLO 0204 1/4WS 470K ±5% ,编码：RMLO0204JTS474
|
RMLO |
0204 |
F |
T |
S |
474 |
|
产品型号 |
尺寸 |
精度 |
封装 |
深功率 |
阻值 |
|
RMLO=氧化膜圆柱体电阻
|
0204=1/6W（1/4WS） 0207=1/4W(1/2WS)(1WSS) 0309=1/2W（1WS）（2WSS） 0411=1W（2WS） 0515=3W |
G=±2% J=±5% Z=Jumper
|
T=编带 B=散装 |
S=加大功率 SS=加大两次功率 |
0R22=0.22Ω 470=47Ω 471=470Ω 472=4.7KΩ 473=47KΩ |
