插件电阻规格型号有哪些?插件电阻规格型号大全

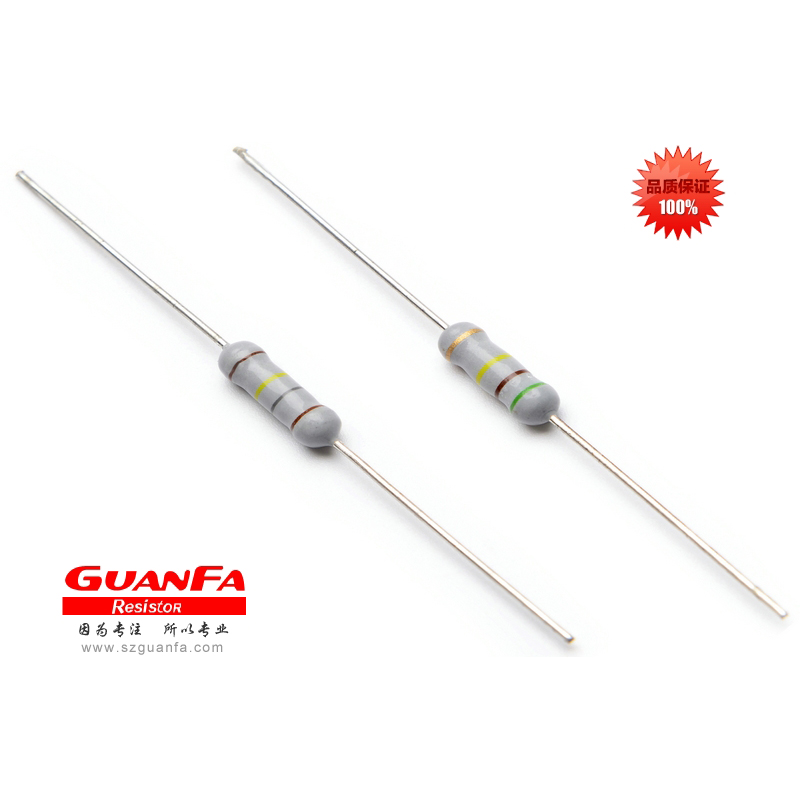

　　电阻元器件供应链-冠发科技今天为大家讲讲插件电阻规格型号有哪些?插件电阻规格型号大全。插件电阻是一种常见的电子元件，广泛应用于各种电子设备中。以下是一些常见的插件电阻规格型号：

　　插件电阻规格型号大全

　　直径与长度规格：

　　直径为3.2mm，长度为9.5mm的封装，主要用于一般电路，如电源滤波、干扰抑制等方面。

　　直径为5mm，长度为12.5mm的封装，一般用于高功率电路，如变换器、电源等领域。

　　基于AXIALxx的标准封装形式，例如AXIAL0.3的封装尺寸为7.6mm，AXIAL0.4的封装尺寸为10.2mm，依此类推，AXIAL1.0的封装尺寸为25.4mm。

　　功率与尺寸规格：

　　1/8W电阻的尺寸为：3.4±0.3mm(L)，1.9±0.2mm(ФD)，28±2.0mm(H)，0.5±0.05mm(Фd)。

　　1/4W电阻的尺寸为：6.3±0.5mm(L)，2.4±0.2mm(ФD)，28±2.0mm(H)，0.6±0.05mm(Фd)。

　　1/2W电阻的尺寸为：9.0±0.5mm(L)，3.3±0.3mm(ФD)，26±2.0mm(H)，0.6±0.05mm(Фd)。

　　以此类推，5W电阻的尺寸为：24.5±1mm(L)，8.5±0.5mm(ФD)，38±2.0mm(H)，0.8±0.05mm(Фd)。

　　电阻类别与特性：

　　碳膜电阻和金属膜电阻是常用的插件电阻型号，它们种类较多，具有不同的特性和应用。

　　无线型插件电阻也称为电阻丝插件电阻，其结构与有线型插件电阻不同，电阻器芯由一条或多条电阻丝直接连接引线与电路板。

　　此外，还有基于特定应用设计的插件电阻，如大功率插件电阻，其尺寸和功率承受能力根据具体设计而定，例如直径0.8mm，高度6.3mm，线径0.45mm的封装可承受2W功率;直径1.6mm，高度10.2mm，线径0.6mm的封装可承受5W功率。

　　关于插件电阻规格型号有哪些?插件电阻规格型号大全的知识点，想要了解更多的，可关注冠发科技官网，如有需要了解更多电阻元器件的相关技术知识，欢迎留言获取!
