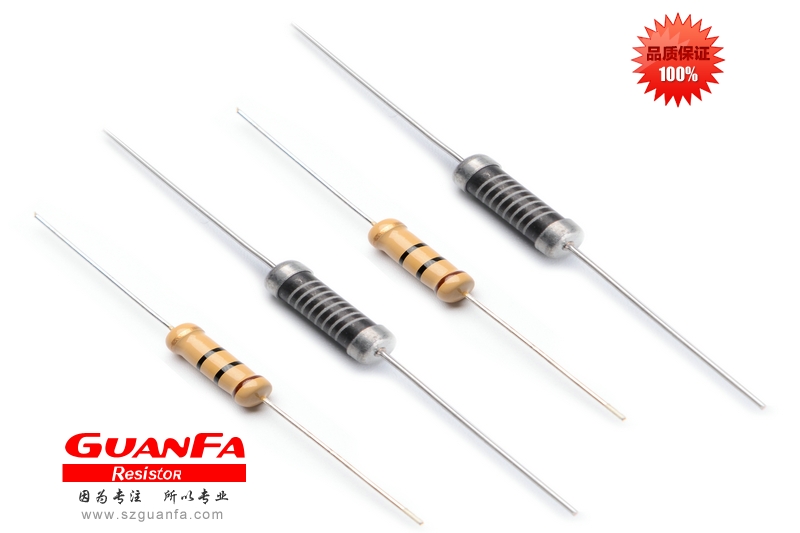

电阻器颜色编码的4个彩色带

电阻器颜色编码使用彩色波段轻松识别电阻器的电阻值及其百分比容差。有许多不同类型的电阻器可用于电气和电子电路，以许多不同的方式控制电流或产生电压降。但为了做到这一点，实际电阻需要具有某种形式的“电阻”或“电阻”值。电阻器有多种不同的电阻值，从欧姆（Ω）的分数到数百万欧姆。

显然，提供各种可能的电阻是不切实际的。值，例如，1Ω，2Ω，3Ω，4Ω等，因为几十万，如果不需要存在数千万个不同的电阻来覆盖所有可能的值。取而代之的是，电阻器被制造成所谓的“首选值”，其电阻值以彩色墨水印刷在它们的主体上。

4个彩色带

当电阻体足够大以读取印刷品时，电阻值，容差和瓦特额定值通常作为数字或字母印刷到电阻器的主体上，例如大功率电阻器。但是当电阻很小，例如1/4瓦碳或薄膜类型时，这些规格必须以其他方式显示，因为印刷太小而无法读取。

所以要克服这个，小电阻器使用彩色涂漆带来表示它们的电阻值和它们的容差，电阻器的物理尺寸表示其额定功率。这些彩色涂漆带产生一种识别系统，通常称为电阻器颜色代码。

多年前开发的一种国际通用的电阻器颜色代码方案简单快捷无论其大小或条件如何，都能识别电阻欧姆值。它由一组单独的彩色环或波段组成，按频谱顺序表示电阻值的每个数字。

电阻器颜色代码标记始终从左到右一次读取一个波段，具有朝向右侧的较大宽度公差带表示其公差。通过将第一个波段的颜色与下面颜色图表的数字列中的相关数字相匹配，可以识别第一个数字，这代表电阻值的第一个数字。

同样，通过将第二个波段的颜色与颜色图表的数字列中的相关数字相匹配，我们得到了电阻值的第二个数字，依此类推。
